      球阀分类 零部件详细介绍

      2014-07-06 19:29:51   点击量:

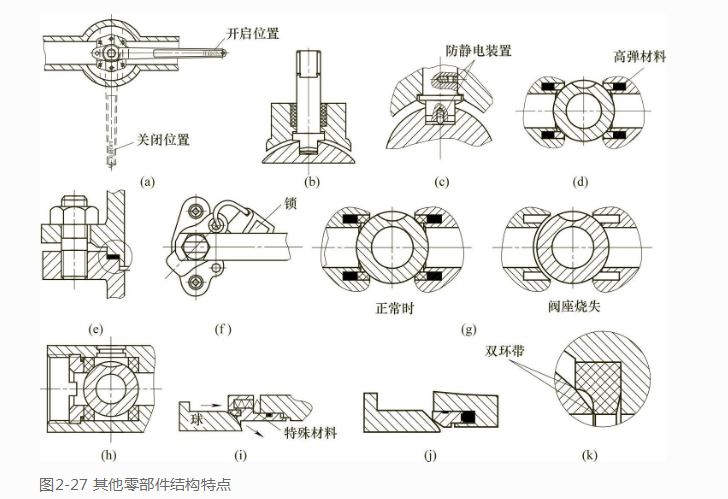

      球阀在不同行业领域中最为常见的产品，常用作于切断管道介质流量，以下针对几款常用的球阀进行分类，并且对球阀零部件进行一个详细解说，球阀零部件其他零部件结构特点见图2-27。

      如图2-27（a)所示，根据手柄方位和阀杆扁口位置，能够容易地判断球阀的球体在关闭或开启的位置。
      如图2-27（b）所示，倒装式阀杆能有效防止外漏、阀杆飞出，安全可靠。
      如图2-27（c）所示，设置防静电装置，能将静电导出，防止产生电火花。如图2-27（d)所示，中温球阀（200～450℃）采用高压缩率和高回弹率的材料作为热胀冷缩的补偿，使阀座活动自如，密封副密封比压始终满足密封要求。
      如图2-27（e)所示，阀体对合端面，采用凹凸形静密封，防止密封材料因冷流和受介质的冲刷而失败。
      如图2-27（f）所示，阀杆带锁定装置，在重要位置没有批准不得操作的场合进行锁定。
      如图2-27（g）所示，根据用户要求，设置防火装置（浮动球），如果发生火灾，阀座烧失，球体自动移位，封闭通道。
      如图2-27（h)所示，管式球阀，保证双向密封的装置。
      如图2-27（i)所示，阀体中腔出现异常升压时，阀座装置上的弹簧被压缩，可以自动泄压，确保安全。阀体中腔出现异常升压时，阀座装置上的弹簧被压缩，可以自动泄压，确保安全。
      如图2-27（j）所示，金属密封球阀的弹性阀座，采用高压缩率和回弹率的材料，以补偿温度变化引起的胀缩。
      如图2-27（k)所示，阀座采用双环带单性唇密封，操作转矩小，密封可靠。

      球阀分类 零部件详细介绍(图1)

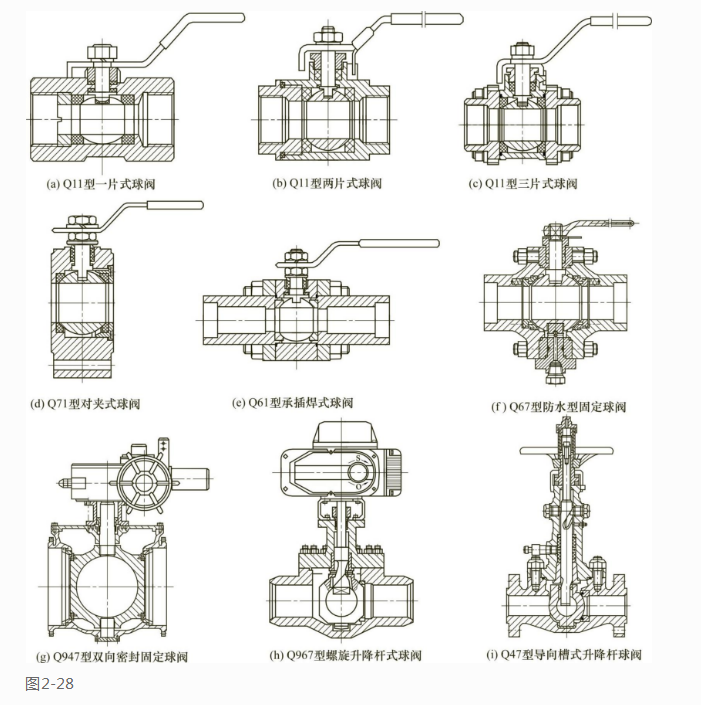

      Q11型一片式球阀、Q11型两片式球阀、Q11型三片式球阀、Q71型对夹式球阀、Q61型承插焊式球阀、Q67型防水型固定球阀、Q947型双向密封固定球阀、Q967型螺旋升降杆式球阀、Q47型导向槽式升降杆球阀几种典型球阀结构见图2-28。


      球阀分类 零部件详细介绍(图2)
