      单偏心、双偏心、三偏心及中线型蝶阀的区别

      2014-07-06 19:29:51   点击量:
      蝶阀的结构 中线蝶阀、单偏心蝶阀、双偏心蝶阀、三偏心蝶阀的区别
      ①中线蝶阀结构中线密封蝶阀为整个蝶板与阀座在360°圆周内同心，具有双向密封性能，流量可自由调节。
      大部分中线蝶阀是过盈密封式，即在阀体的阀座上镶橡胶衬圈（图2-29），如果介质具有较的腐蚀性，可镇PTFE，并在PTFE背面衬橡胶，增加回弹性。镇圈是可以更换的，也可以是黏结在阀体上的，还可以将镇圈置于蝶板上。
      橡胶衬圈的法兰面也是对管道法兰的密封件，如果在安装这种阀门时，在两法兰面之间再加一个橡胶垫片的话，会影响橡胶圈的密封性能，因此，不必多此一举。
      中线密封蝶阀由于是过盈强制性密封形式，因此适用压力有限，通常在不大于PN10的工况条件下使用。但对于给排水管道而言，这已足够了。
      ②偏心蝶阀结构一般的蝶阀为单偏心或双偏心结构，偏心的目的在于使蝶板开至大约20°之后，阀座与密封面之间脱离，从而减少摩擦。双偏心结构是在设计时将轴偏离密封面中心线，形成第一偏心；轴微偏离管路中心线，形成第二偏心。这两个偏心的目的是在阀门开关行程中，减少阀座与密封圈之间的摩擦。
      三偏心金属密封蝶阀在双偏心的基础上增加了一个偏心角β，不仅利用了原有的凸轮效应，而且完全消除了90°行程中阀座与密封圈之间的摩擦。

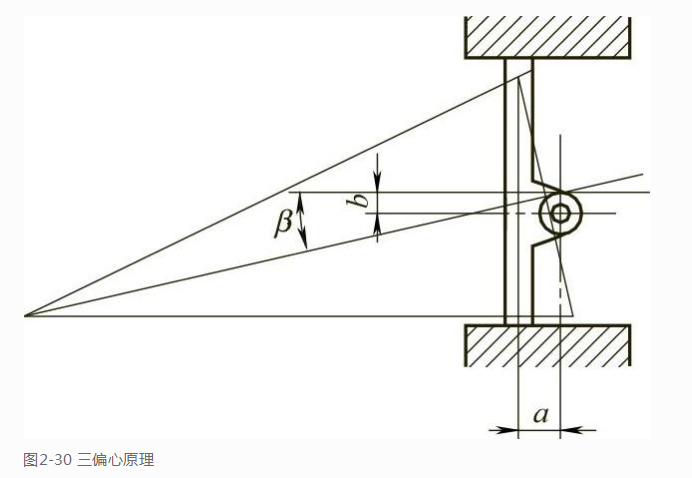

      单偏心、双偏心、三偏心及中线型蝶阀的区别(图1)


      第一偏心轴偏离密封面中心线a，按此原理设计制造的蝶阀通常称为单面偏心蝶阀。

      第二偏心——轴微偏离管路及阀门中心线b，按照一偏心和二偏心原理设计制造的蝶阀，通常称为双偏心蝶阀。

      第三偏心——由图2-30可知，三偏心结构比二偏心结构多了一个偏心角β，蝶板密封面采用偏心锥面。从几何形状上使得蝶板与密封圈在阀门整个开关行程中完全脱离。这一独特的偏心组合，既利用了凸轮效应，又完全消除了摩擦，从而实现阀门的90°行程中，蝶板与阀座密封圈之间无摩擦，消除了磨损泄漏的难题。

      单偏心、双偏心、三偏心及中线型蝶阀的区别(图2)

      三偏心金属密封蝶阀优化了蝶板与阀座密封圈之间的接触特征。绝大多数蝶阀接触角为3°～12.5°，此范围为锁定锥度范围，会产生很高的密封转矩和开启转矩。
      三偏心金属密封蝶阀密封面的接触角大于锁定锥度范围，从几何形状上排除了卡死的可能，从而确保阀门开关所需转矩在阀门整个使用年限内不会产生很大的变化。

      蝶阀的特点
      ①与同规格、同压力等级的其他阀门比较，蝶阀结构长度短、尺寸小、重量轻、结构简单。
      ②启闭迅速、操作简便，可作快速启闭阀门用。
      ③具有良好的流量调节功能和关闭密封性，使用寿命长，能作调节阀使用。
      ④适合作大口径阀门，在大型给排水管道上被广泛采用。
