      电动球阀型号 电动球阀工作原理

      2014-07-06 19:29:51   点击量:

      一、电动球阀型号

      1、电动球阀型号编制说明:

      电动球阀型号的编制方法主要对球阀的附加代号、球阀代号、驱动方式、连接形式、结构形式、密封材质、压力等级、阀体材料做解释。



      2、电动球阀型号表示方法:

      举例:电动法兰衬氟球阀Q941F-16C

      表示:Q球阀、6气动驱动、4法兰式、5直通流道、F氟塑料、16压力16公斤、C铸钢。

      球阀附加代号:V表示阀芯带有V型结构、D表示低温、B表示保温、P表示偏心结构、U和S及DY多表示上装式;

      球阀名称代号:Q表示球阀;

      球阀驱动代号:2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代号;

      连接方式代号:1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式;

      结构型式代号:浮动式:1表示直通流到、2表示Y型三通、4表示L型三通、5表示T型三通;

      固定式:0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通;

      密封材质代号:B巴氏合金、F氟橡胶、F46衬氟、H锈钢、J衬胶、M蒙乃尔合金、N尼龙塑料、蒙乃尔P、Y硬质合金、W阀体直接加工;

      压力等级代号:16表示压力为16公斤(1.6Mpa)较大可到64Mpa;

      150LB表示美标磅级压力,较大耐压等级可达2500LB(150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa);

      5K表示日级压力,较大压力63K;

      阀体材质代号:A钛及钛合金、C碳钢、I铬钼钢、P18-8系不锈钢、RMo2Ti系不锈钢、S塑料。


      二、电动球阀工作原理

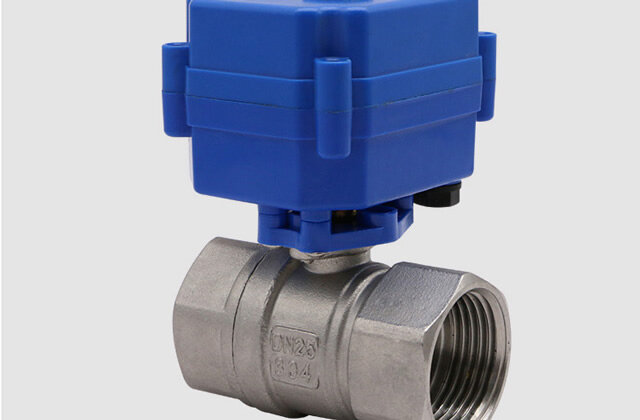

      电动球阀是由旋塞型球阀和电动执行器组合而来,球阀阀体结构为旋转90度的阀芯,电动执行器为输入0-10毫安的标准信号,电机组带动齿轮蜗轮蜗杆转角力矩,以开关盒调节阀门。其使用主要靠电流量和调节操作而产生的。


      三、电动球阀应用

      电动球阀现如今已在石油、天然气、医药、食品、水电、核电、电力、给排水、供热、冶金等行业中得到广泛的使用,是国防建设至关重要的机械产品。同时也是科技建设不可缺少的产品。它占据了市场的很多份额,主要是因为电动球阀功能强、体积小、性鞥可靠、流通能力大、轻便宜人、可远程控制等多种原因,电动球阀不仅是节流、截止、切断、通断、转流的好产品,还是流量调节系统中的首选凶悍品。它有耐压、耐温、耐腐、流动阻力小、使用寿命长、应用范围广等多种特点。
