      球阀的型号字母代表什么 球阀型号规格尺寸含义

      2014-07-06 19:29:51   点击量:

      一、球阀型号代号含义

      1、球阀附加代号含义

      V表示阀芯带有V型结构、D表示低温、B表示保温、P表示偏心结构、U和S及DY多表示上装式。


      2、球阀名称代号含义

      Q表示球阀;GQ表示轨道;VQ表示V型球阀;BQ表示保温球阀;KQ表示抗硫球阀;DQ表示低温球阀;MQ表示喷煤粉球阀;VQ表示液化气球阀;QE表示加长杆球阀;QO表示氧气球阀;QF表示防火型球阀;QS表示缩径球阀。


      3、球阀驱动方式代号含义

      0表示电磁动;1表示电磁一液动;2表示电一液动;3表示锅轮;4表示正齿轮;5表示伞齿轮;6表示气动;7表示液动;8表示气、液联动;9表示电动。


      4、球阀连接形式代号含义

      1表示内螺纹;2表示外螺纹;4表示法兰;6表示焊接;7表示对夹;8表示卡箍;9表示卡套。


      5、球阀结构形式代号含义

      (1)浮动式:1表示浮动球全直通、2表示Y型三通、4表示L型三通、5表示T型三通。

      (2)固定式:0表示半球直通、6表示四通流道、7表示直通流道、8表示L型三通、9表示Y型三通。


      6、球阀密封材质代号含义

      B巴氏合金、F氟橡胶、F46衬氟、H锈钢、J衬胶、M蒙乃尔合金、N尼龙塑料、蒙乃尔P、Y硬质合金、W阀体直接加工。


      7、球阀压力等级代号含义

      16表示压力为16公斤(1.6Mpa)最大可到64Mpa;

      150LB表示美标磅级压力,最大耐压等级可达2500LB(150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa);

      5K表示日级压力,最大压力63K。


      8、球阀阀体材质代号含义

      A钛及钛合金;C碳钢;l铬钼钢;P18-8系不锈钢;RMo2Ti系不锈钢;S塑料。



      二、常用的球阀型号

      V型球阀型号:VQ40F、VQ640F、VQ940F、VQ641H、VQ941H、VQ70F、VQ670F、VQ970F、VQ71H、VQ671H、VQ971H;

      保温球阀型号:BQ41F、BQ641F、BQ941F;

      不锈钢球阀型号:Q41F、Q641F、Q941F、Q41H、Q641H、Q941H;

      衬氟球阀型号:Q41F46、Q641F46、Q941F46;

      低温球阀型号:DQ41F、DQ41H、DQ41V;

      对夹式球阀型号:Q71F、Q671F、Q971F、Q71H、Q671H、Q971H;

      高温球阀型号:Q41M、Q641M、Q941M、Q41PPL、Q641PPL、Q941PPL;

      固定球阀型号:Q347F、Q647F、Q947F、Q347H、Q647H、Q947H、Q347W、Q647W、Q947W;

      涡轮球阀型号:Q341F、Q341H、Q341W、Q341Y;

      焊接球阀型号:Q61F、Q361F、Q61H、Q661F、Q661H、Q961F、Q961H;

      偏心半球阀型号:Q340F、Q640F、Q940F、Q340H、Q640H、Q940H、Q340Y、Q640Y、Q940V;

      上装式球阀型号:SQ340F、SQ940F、SQ340H、SQ940H、SQ347H、SQ647H、SQ947H、DYQ340F、DYQ640F、DYQ940F;

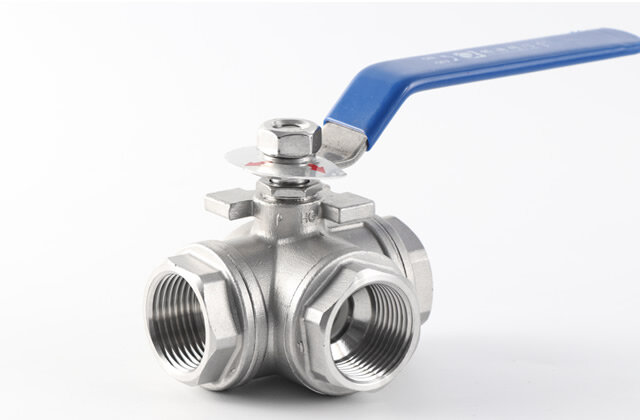

      三通球阀型号:Q44F、Q45F、Q44H、Q45H、Q644F、Q645F、Q644H、Q645H、Q944F、Q945F、Q944H、Q945H;

      四通球阀型号:Q46F、Q46H、Q646F、Q646H、Q946F、Q946H。
