截止阀结构截止阀设计标准
截止阀是一种特别常见的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量．截止阀适用压力、温度范围很大,但一般用于中、小口径的管道。

截止阀结构原理：

1，截止阀进口和出口的中心位于同一直线上，流体流动时呈现像一个S形的球体，因此也被被称为球形截止阀。

2，当阀杆的阀座朝底部密封面下降压住时，介质停止流动；阀杆上升时，介质从下方往上方流道而过。

截止阀安装时一般有方向要求，管路中介质的流向一般由下向上流过阀座口，就是我们常说的所谓“低进高出”，这样的目的是为了减少流体阻力，使开启省力和关闭状态下阀杆、填料涵部分不与介质接触，保证阀杆和填料涵不致损坏和泄漏。

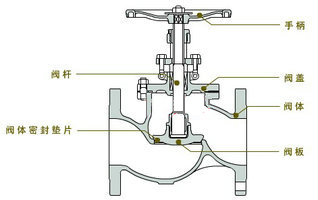

截止阀结构图

名称	截止阀结构形式	截止阀设计标准
典型锻钢截止阀	1、流道 JB/T 7746-1995：缩孔 BS5352-1999：通孔或缩孔（CL150~800）；通孔（Cl1500） JPI-7S-36-1999：通孔 2、阀体和阀盖的连接：法兰、螺纹或焊接 3、连接端 JB/T 7746-1995：内螺纹、承插焊或法兰 BS5362-1999：内螺纹、承插、法兰和对焊 JPI-7S-36-1999：内螺纹、承插	JB/T 7746-1995 BS 5352-1999 JPI-7S-36-1999
内压自封式锻钢截止阀	1、流道：缩孔 2、阀体与阀盖的连接：内压自封式 3、连接端：对焊、法兰或承插	ASME B16.34-1996
铸钢截止阀	1、流道：角式、直通、直流（Y 型）三种 2、阀体与阀盖的连接：法兰 3、连接端：法兰或对焊 4、可以采用多种型式的阀瓣，通常为明杆，也有少数口径较小的阀门采用暗杆	JPI-7S-46-1999 JIS B2071-1999 JIS B2072-1999 JIS B2081-1999 JIS B2082-1999 BS 1873-1999 MSS-SP-42-1999 GB/T 12235-1989 BS 5160-1989
波纹管密封截止阀	1、流道：角式、直通、直流（Y 型）三种 2、阀体与阀盖的连接：法兰 3、连接端：法兰或对焊 4、可以采用多种型式的阀瓣，通常为明杆，也有少数口径较小的阀门采用暗杆 5、波纹管和填料双重阀杆密封	ASME B16.34-1996
角式高压截止阀	1、流道：角式 2、阀体与阀盖的连接：螺纹、卡箍或焊接 3、可采用多种型式的阀瓣，对于超高压阀门，通常采用内压自平衡的阀瓣 4、阀体可采用整体式，两件式 5、连接端：法兰或对焊	ASME B16.34-1996 GB/T 12235-1989
衬里截止阀	1、流道：角式、直通、直流（Y 型）三种 2、阀体与阀盖的连接：法兰 3、连接端：法兰或对焊 4、衬里材料为橡胶、塑料等	ASME B16.34-1996
双向三通截止阀	1、流道：双向三通流道 2、阀体与阀盖的连接：法兰 3、连接端：法兰或对焊	ASME B16.34-1996
铸钢放料截止阀	1、流道：直通式 2、连接端：法兰 3、阀瓣：上展式或下展式 4、阀体与阀盖的连接：法兰	ASME B16.34-1996
三通截止阀	1、流道：三通 2、连接端：法兰 3、阀瓣：平面密封	ASME B16.34-1996
压力表截止阀	1、流道：直流、直角、三通 2、阀体与阀盖的连接：整体锻造或螺纹 3、连接端：外螺纹、卡箍 4、阀瓣：有锥面和平面两种	ASME B16.34-1996
水封截止阀	1、流道：直流 2、连接端：承插焊、对焊 3、阀体与阀盖：均为锻造，有个铬镍钢或碳钢 4、阀瓣：锥面密封（DN10~25mm），平面密封（DN32~200mm）	E101-1999 GB/T 12235-1999 ASME B16.34-1996
料浆截止阀	1、流道：直流 2、连接端：法兰 3、阀体结构：分左右阀体中间夹阀座，左右阀体用螺栓连接 4、阀体与支架连接：采用螺栓连接 5、阀盖：CL150 整体锻造，CL300、CL400 分体式，采用支柱连接 6、阀瓣：锥面密封成平面密封，或节流式密封面堆焊硬质合金	GB/T 12235-1989 ASME B16.34-1996
角式截止阀	1、流道：直角 2、连接端：法兰 3、阀体与阀盖：为锻造节流型式，套筒钻孔、活塞在套筒中上下移动起到调节流量作用 4、阀体、阀盖连接：螺栓连接	API 6A-2002
钛材截止阀	1、流道：直通 2、阀体、阀盖、填料箱、阀瓣、阀杆为钛材 3、阀体、阀盖连接：螺栓连接 4、阀瓣为平面密封	GB/T 12235-1989
