      电动截止阀原理 电动截止阀工作原理

      2022-03-06 12:54:20   点击量:

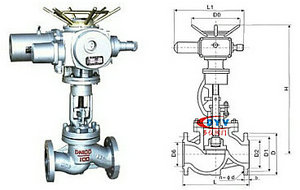

       电动截止阀是在截止阀的基础上安装了电动执行器,阀门开启和关闭由电动装置来控制。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。还可以根据要求现场手动操作,执行机构带手、电动切换机构。除就地操作外,还可进行远距离操作。



      电动截止阀工作原理:
      电动截止阀的闭合原理是,依靠电动推力旋转阀杠,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。电动截止阀只许介质单向流动,安装时有方向性。截止阀的结构长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性不强。
      1在关闭位置,阀体受阀杆的机械施压作用,阀瓣密封面紧压在阀座上。
      2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使阀体脱开阀座。
      3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使阀瓣开始无摩擦地旋转。
      4直至到全开位置,阀杆提升到极限位置,旋转到全开位置。


      电动截止阀的参数:

      阀门材质: 铸铁、铸钢、不锈钢、锻钢、锻不锈钢、铬钼钢、低温钢。
      工作压力:1.6-32MPa
      工作温度:-196°C- 550°C
      阀门口径:DN15-DN800
      连接方式: 法兰、丝口或焊接
      驱动方式: 电动
      适用介质: 水、油品、气体、蒸汽等
      应用领域:机械设备、化工设备、通用零部件、工业设备、给排水设备、造纸设备、制药设备、通用设备、石化设备、电力设备、治金粉末设备、采矿设备,市政、电子工业等。
