真空安全阀（YFA72W型真空安全阀工作原理与用途）

2014-07-06 19:29:51 点击量:

YFA72W型真空安全阀又名真空负压安全阀有弹簧式和杆式两大类。另外还有冲量式安全阀、先导式安全阀、安全切换阀、安全解压阀、静重式安全阀等。弹簧式安全阀主要依靠弹簧的作用力而工作，弹簧式安全阀中又有封闭和不封闭的，一般易燃、易爆或有毒的介质应选用封闭式，蒸汽或惰性气体等可以选用不封闭式，在弹簧式安全阀中还有带扳手和不带扳手的。扳手的作用主要是检查阀瓣的灵活程度，有时也可以用作手动紧急泄压用。

型真空安全阀的工作原理

安全阀在系统中起安全保护作用。当系统压力超过规定值时，安全阀汀开，将系统中的一部分气体排入大气，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。安全阀又称溢流阀。图示为安全阀的几种典型结构形式。为活塞式安全阀，阀芯是一平板。气源压力作用在活塞A上，当压力超过由弹簧力确定的安全值时，活塞A被顶开，一部分压缩空气即从阀口排入大气;当气源压力低于安全值时，弹簧驱动活塞下移，关闭阀口。

图b和c分别为球阀式和膜片式安全阀，工作原理与活塞式完全相同。这三种安全阀都是弹簧提供控制力，调节弹簧预紧力，即可改变安全值大小，故称之为直动式安全阀。

图d为先导式安全阀，以小型直动阀提供控制压力作用于膜片上，膜片上硬芯就是阀芯，压在阀座上。当气源压力A大于安全压力时，阀芯开启，压缩空气从左侧输出孔排入大气。膜片式安全阀和先导式安全阀压力特性较好、动作灵敏;但*大开启力比较小，即流量特性较差。实际应用时，应根据实际需要选择安全阀的类型，并根据*大排气量选择其通径。

YFA72W型真空安全阀工作原理与用途

真空安全阀的用途

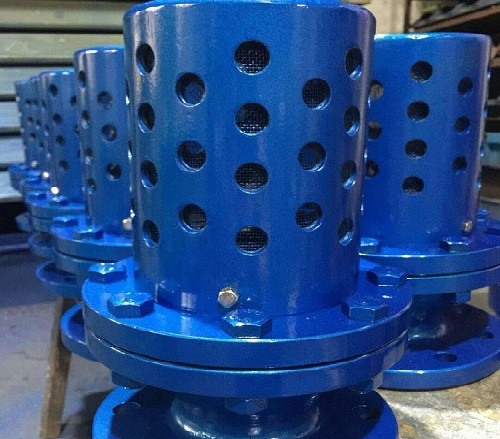

A72W-10P/R真空负压安全阀适用于温度≤200℃的负压系统，当容器内负压超过允许值时，真空负压安全阀自动开启，吸入空气;当容器内负压达到允许值时，A72W-10P/R真空负压安全阀自动关闭，从而保护设备及系统。这一产品一般安装在正常非负压系统，当容器和系统的放散阀未打开，产生负压时，真空负压安全阀将自动开启保护设备不受损坏。

真空安全阀适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保、真空器件。

安全阀是启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高超过规定值时，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值的特殊阀门。安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。注安全阀必须经过压力试验才能使用。
