阀（A49H/A69Y/主安全阀安装说明及工作原理）

2014-07-06 19:29:51 点击量:

A49H/A69Y/主安全阀是一种用于压力容器、电站锅炉、减温减压装置上使用，防止压力超过允许≤压力值，保证设备安全运行的主安全阀。当介质压力升高到整定压力时，冲量安全阀打开，介质从脉冲管进入主安全阀的活塞室，推动活塞下降，使阀门自动打开，当冲量阀关闭是，阀瓣又自动关闭。

主安全阀的安装说明

1、阀门必须垂直安装在设备的≤位置。

2、住安全阀紧固在支座上，支座承受主安全阀排汽时产生的反座力。

3、排汽管应有专门吊架，排汽管重量不得加在主安全阀上，主安全阀与排汽管之间的连接法兰应消除任何的附加预应力。

4、排汽管的*低点应考虑疏水，以免排汽时产生水击。

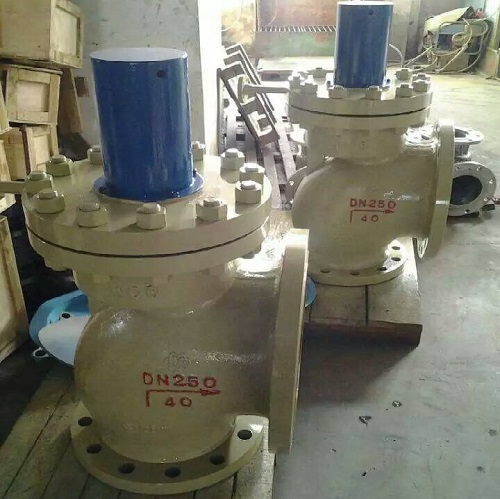

A49H/A69Y/主安全阀安装说明及工作原理

主安全阀哪些组成

安全阀是压力容器、锅炉、压力管道等压力系统使用广泛的一种安全装置，保证压力系统安全运行。当容器压力超过设计规定时，安全阀自动开启，排出气体降低器内的过高压，防止容器或管线破坏。而当容器内的压力降至正常操作压力时，即自动关闭避免因容器超压排出全部气体，从而造成浪费和生产中断。安全阀主要由阀座、阀瓣(阀芯)和加载机构三部分组成。

阀座有的和阀体是一个整体，有的是和阀体组装在一起的，它与设备连通。阀瓣常连带有阀杆，它紧扣在阀座上。

阀瓣上面是加载机构，载荷的大小可以调节。当设备内的压力在一定的工作压力范围之内时，内部介质作用于阀瓣上面的力小于加载机构加在阀上面的力，两者之差构成阀瓣与阀座之间的密封力，使阀瓣紧压着阀座，设备的介质无法排出。当设备内的压力超过规定的工作压力并达到安全阀的开启压力时，内部介质作用于闹瓣上面的力大于加载机构施加在它上面的力，于是阀瓣离开阀座，安全阀开启，设备内的介质即通过阀座排出、如果安全阀的排量大于设备的安全泄放量，设备内压力即逐渐下降，而且通过短时间的排气后，压力即降回至正常工作压力。此时内压作用于阀瓣上面的力又小于加载机构施加在它上面的力，阀瓣又紧压着阀座，介质停止排出，设备保持正常的工作压力继续运行。所以安全阀是通过阀瓣上介质作用力与加载机构作用力的消长，自行关闭或开启以达到防止设备超压的目的。

主安全阀的适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保。

主安全阀是启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高超过规定值时，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值的特殊阀门。安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。注安全阀必须经过压力试验才能使用。
