      阀门型号编制标准 型号含义

      2014-07-06 19:29:51   点击量:
      阀门型号编制标准 型号含义
      随着国内外工业化时代的升级，阀门的产品种类以及使用材质层出不穷，阀门型号编制也是越来越多，阀门型号对于用户采购阀门，提供了很多的便利，也保证了使用的安全，能更精准的选型。国内虽然有一系列的阀门编制方法，不过部分厂还是有生产自己的厂标，但只要不偏离阀门编制的标准，还是可以识别出产品类别。

      阀门型号编制时，要将阀门的类别、驱动方法、连接型式、管道结构、额定压力、密封及阀体材统统描述出来。阀门型号的含义需按以下排列方法组成。
      阀门类别-驱动方法-连接方式-阀门结构-密封材质-使用压力-阀体材质

      比如Q41F-16P是什么意思呢？
      Q41F-16P型号拆解开来就是以下的意思
      Q-球阀
       -这里空着，即为手动
      4-法兰连接
      1-直通
      F-软密封
      16-PN16
      P-不锈钢304材质

      阀门型号可适用于各类闸、截、止、蝶、球、旋塞、柱塞、减压、隔水、安全阀等不同产品上使用。很大程序上方便了厂家对于产品的分类以及产品定位。

      一、阀门类别（型号编制）
      阀门型号编制标准 型号含义(图1)

      二、阀门驱动方法（型号编制）
      阀门型号编制标准 型号含义(图2)

      三、阀门连接型式（型号编制）
      阀门型号编制标准 型号含义(图3)

      四、阀门结构（型号编制）

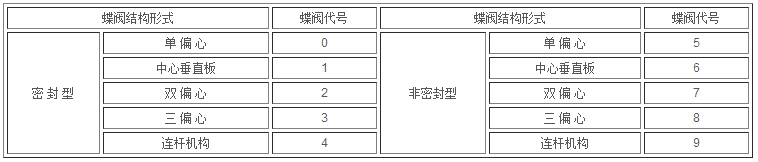

      蝶阀结构型号含义
      阀门型号编制标准 型号含义(图4)

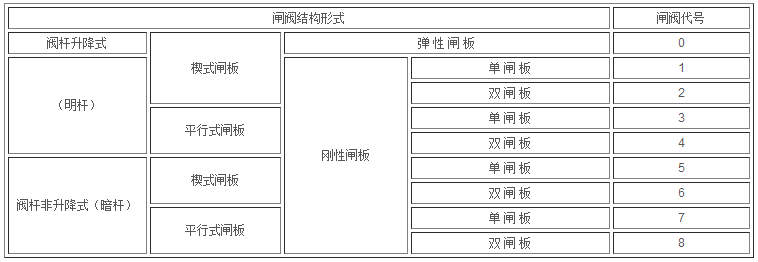

      闸阀结构型号含义
      阀门型号编制标准 型号含义(图5)

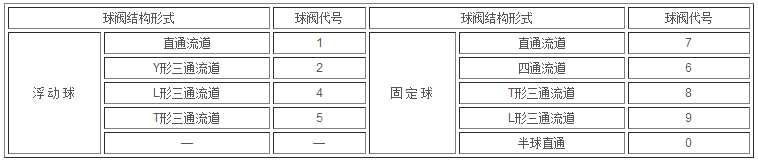

      球阀结构型号含义
      阀门型号编制标准 型号含义(图6)

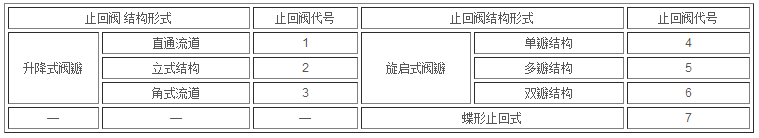

      止回阀结构型号含义
      阀门型号编制标准 型号含义(图7)

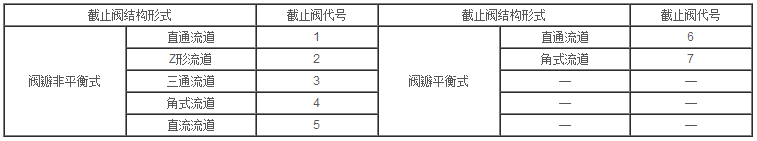

      截止、节流、柱塞阀结构型号含义
      阀门型号编制标准 型号含义(图8)

      隔膜、旋塞阀结构型号含义
      阀门型号编制标准 型号含义(图9)

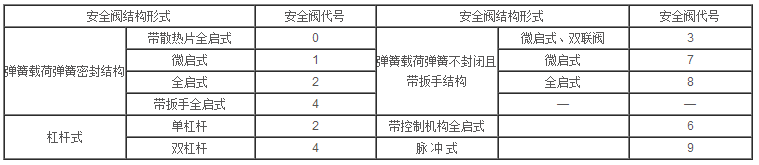

      安全阀结构型号含义
      阀门型号编制标准 型号含义(图10)

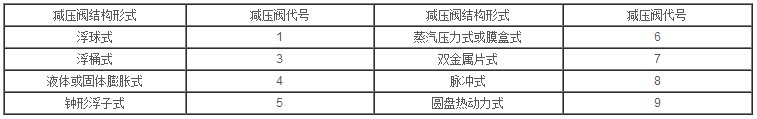

      减压阀结构型号含义
      阀门型号编制标准 型号含义(图11)

      疏水阀结构型号含义
      阀门型号编制标准 型号含义(图12)

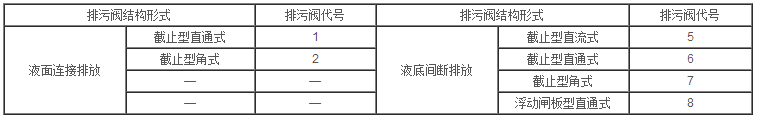

      排污阀结构型号含义
       阀门型号编制标准 型号含义(图13)

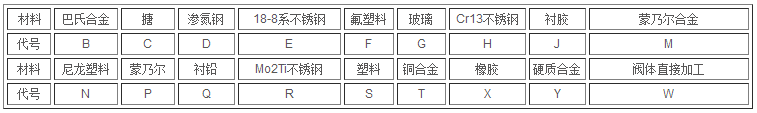

      五、阀门密封材质（型号编制）
      阀门型号编制标准 型号含义(图14)

      六、阀门使用压力（型号编制）
      阀门型号中的数值，代表的是公称压力值，需要使用阿拉伯数字代表，1MP为PN10

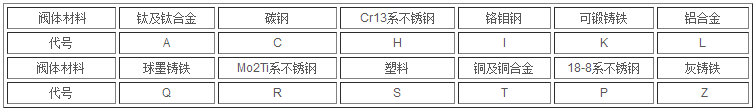

      七、阀体材质（型号编制）
      阀门型号编制标准 型号含义(图15)
