      蝶阀的结构特点及密封介绍

      2014-07-06 19:29:51   点击量:
      阀体结构蝶阀中较为优异的阀体结构是对夹式阀体，它可夹装于两管道法兰之间。这种结构的一个重要优点是，拉紧两个相配法兰的螺栓承受了由管道张力引起的全部张应力，并使对夹式阀体受到压缩。内部介质压力所产生的张应力使这一压缩应力得到缓和。而法兰式阀体除必须承受管道张力所产生的全部张应力外，还要增加内部管道压力所产生的张应力。由于这一情况，再加上大部分金属具有承受压缩负荷要比承受张力负荷的极限大一倍的特性，故推荐使用对夹式阀体。

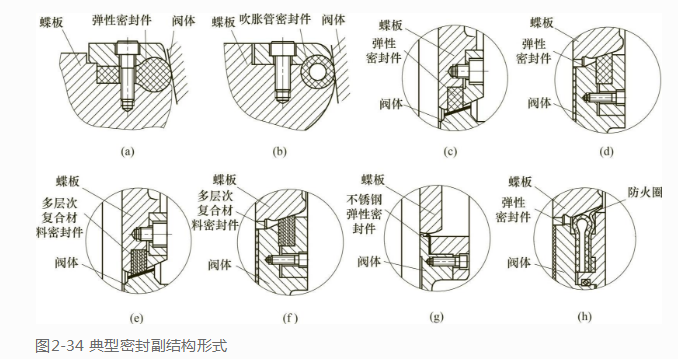

      典型密封副结构见图2-34。

      蝶阀的结构特点及密封介绍(图1)

      图2-34（a)所示过盈密封结构蝶阀，在蝶阀的圆周上带有弹性密封圈，密封圈材料通常为橡胶或氟塑料。图2-34（b)所示在蝶板圆周上安装吹胀密封管，通过加压使吹胀管膨胀而对阀座密封。
      图2-34（c）所示过盈密封结构蝶阀，将弹性密封件固定在蝶板上。图2-34（d)所示过盈密封结构蝶阀，将弹性密封件固定在阀体上。图2-34（e)所示偏心结构蝶阀密封件为多层次不锈钢片与柔性石墨复合材料组合，密封件固定在蝶板上。图2-34（f)所示偏心结构蝶阀密封件为多层次不锈钢片与柔性石墨复合材料组合，密封件固定在阀体上。图2-34（g）所示偏心硬密封结构蝶阀，密封件为不锈钢弹性圈，一般都固定在阀体上。图2-34（h)所示偏心带防火结构的蝶阀，密封件为过盈弹性结构，当橡胶或氟塑料密封件发生火灾烧毁时，不锈弹性圈仍能起到短时间密封作用。
