      安全阀分类以及功能的介绍

      2014-07-06 19:29:51   点击量:
      1直接载荷式安全阀：一种仅靠直接的机械加载装置如重锤、杠杆加重锤或弹簧来克服由阀瓣下介质压力所产生作用力的安全阀。
      2带动力辅助装置的安全阀：该安全阀借助一个动力辅助装置，可以在压力低于正常整定压力时开启。
      3带补充载荷的安全阀：这种安全阀在其进口压力达到整定压力前始终保持有一个用于增强密封的附加力。该附加力（补充载荷）可由外部能源提供，而在安全阀进口压力达到整定压力时应可靠地释放。补充载荷的大小应这样设定，即假定该载荷未能释放时，安全阀仍能在其进口压力不超过国家法规规定的整定压力百分数的前提下达到额定排量。
      4先导式安全阀：一种依靠从导阀排除介质来驱动或控制主阀的安全阀。该导阀本身为直接载荷式安全阀。
      5真空安全阀：一种设计用来补充流体以防止容器内过高真空度的安全阀，当正常状况恢复后又重新关闭而阻止介质继续流入。

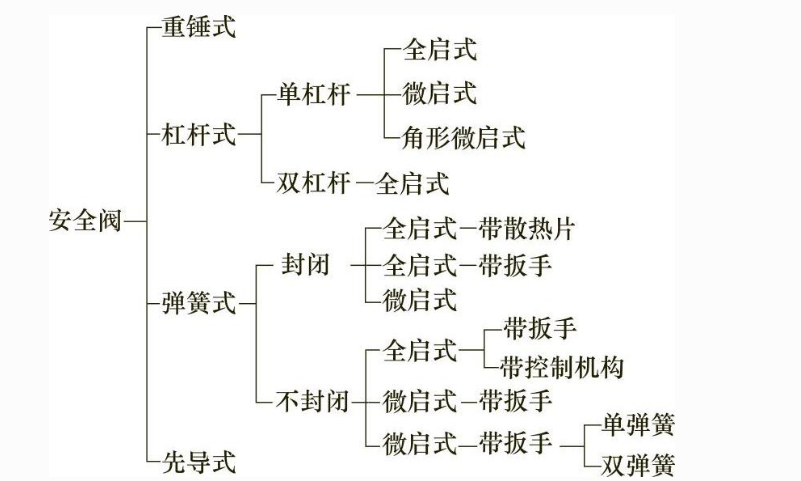

      安全阀的种类安全阀的种类很多，根据结构形式，可分成以下类型：

      安全阀分类以及功能的介绍(图1)

      流道面积：阀进口端至关闭件密封面间流道的最小横截面积，用来计算无任何阻力影响时的理论流量。
      流道直径：对应于流道面积的直径。
      开启高度：阀瓣离开关闭位置的实际行程。
      整定压力：安全阀在运行条件下开始开启的预定压力，在该压力下，在规定的运行条件下由介质压力产生的使阀门开启的力同使阀瓣保持在阀座上的力相互平衡。
      超过压力：超过安全阀整定压力的压力增量，通常用整定压力的百分数表示。
      回座压力：安全阀排放后阀瓣重新与阀座接触，即开启高度变为零时的压力。
      启闭压差：整定压力同回座压力之差，以整定压力的百分数或压力单位表示。排放压力：整定压力加超过压力。
      额定排放压力：标准或规范规定的排放压力上限值，是测量压力释放装置排量时的进口静压力。
      背压力：由于在排放系统中存在压力而在压力释放装置出口处产生的压力。

      排放背压力：由于介质流经压力释放装置进入排放系统而在该装置出口处产生的压力。

      附加背压力：压力释放装置即将动作前在其出口处存在的压力，是由其他压力源在排放系统中引起的。

      理论排量：其流道最小截面积等于安全阀流道面积或等于非重闭式压力释放装置净流通面积的理想喷管的计算排量，以质量流量或容积流量表示。

      额定排量：实测排量中由适用的规范或标准允许用作压力释放装置应用基准的部分。

      当量计算排量：当压力、温度或介质等使用条件与额定排量的适用条件不同时，压力释放装置的计算排量。

      额定排量系数：额定排量同理论排量的比值。

      频跳：安全阀阀瓣快速异常地来回运动，运动中阀瓣接触阀座。

      颤振：安全阀阀瓣快速异常地来回运动，运动中阀瓣不接触阀座。

      安全阀的用途安全阀能防止管道、容器等承压设备介质压力超过允许值，以确保设备及人身安全。

      可根据使用条件选择安全阀类型，见表2-4。

      安全阀的参数范围为：公称尺寸DN10~400；公称压力PN6～420；工作温度t≤610℃。
