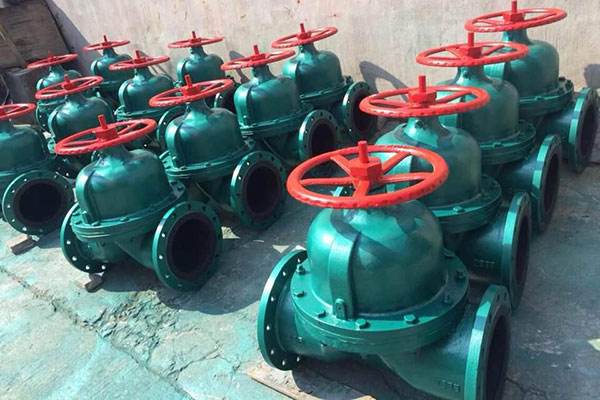

      直流式衬胶隔膜阀用途结构特点

      2014-07-06 19:29:51   点击量:

      直流式衬胶隔膜阀用途

      衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。适用温度:≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)压力等级:PN(MPa) 0.6 1.0 1.6



      直流式衬胶隔膜阀材料:

      阀体:铸铁、球墨铸铁、碳钢、不锈钢   阀盖:铸铁、球墨铸铁、碳钢、不锈钢   衬里:无衬里、橡胶    隔膜:橡胶   阀瓣:铸铁、碳钢    阀杆:碳钢、不锈钢   手轮:铸铁


      直流式衬胶隔膜阀测试:

      衬里层:电火花检测   试验与检验按BS6755标准   公称压力:PN(MPa)   阀体:PN×1.5   密封:PN×1.1


      直流式衬胶隔膜阀结构特点:

      隔膜阀是一种特殊形式的截止阀:

      1. 弹性密封的开闭件,确保没有内漏;

      2. 流线型的流道,使得压力损失小;

      3. 没有填料函,因此没有外漏;

      4. 阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀;

      5. 隔膜可更换,维护费用低;

      6. 衬里材料的多样性,可适用于各种介质,并具有强度高、耐腐蚀性能好的特点。


      直流式衬胶隔膜阀主要尺寸参数:

      DN

      公称压力
      MPa

      工作压力
      MPa

      L
      mm

      D
      mm

      D1
      mm

      n-Фd
      mm

      f
      mm

      H1
      mm

      H2
      mm

      D0
      mm

      质量
      Kg/kilos

      20

      1.0

      1.0

      117

      105

      75

      4-13.5

      2

      150

      162

      -

      -

      25

      127

      115

      85

      4-13.5

      2

      150

      162

      120

      3.5

      32

      146

      140

      100

      4-17.5

      2

      152

      180

      120

      5

      40

      159

      150

      110

      4-17.5

      2

      152

      180

      120

      6

      50

      190

      165

      125

      4-17.5

      2

      163

      198

      120

      8.5

      65

      216

      185

      145

      4-17.5

      2

      205

      227

      230

      16

      80

      254

      200

      160

      8-17.5

      2

      220

      252

      230

      22

      100

      305

      220

      180

      8-17.5

      2

      262

      300

      280

      32

      125

      0.6

      356

      250

      210

      8-17.5

      3

      290

      335

      280

      43.5

      150

      406

      285

      240

      8-22

      3

      368

      427

      368

      65

      200

      521

      340

      295

      8-22

      3

      410

      470

      483

      112.5

      250

      0.4

      635

      395

      350

      12-22

      5

      479

      569

      483

      192.5

      300

      749

      445

      400

      12-22

      5

      550

      650

      560

      296

      350

      787

      505

      460

      16-22

      5

      550

      650

      560

      -

      400

      0.25

      914

      565

      515

      16-26

      5

      -

      -

      640
