电动调节蝶阀结构原理及其适用场合

2014-07-06 19:29:51 点击量:

电动调节蝶阀属于电动阀门和电动调节阀中的一个品种。连接方式主要有：法兰式和对夹式。是工业自动化控制领域中的重要执行单元。电动调节蝶阀安装要点两大分析：安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。电动调节蝶阀安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验。合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。电动调节蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为软密封型和硬密封型两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。

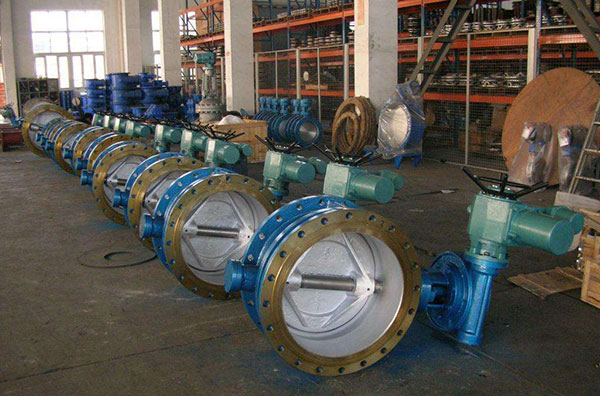

电动调节蝶阀

电动调节蝶阀结构原理：

电动调节蝶阀通常由角行程电动执行机构（0~90°部分回转）和蝶阀整体通过机械连接，经过安装调试后共同组成。根据动作模式分类有：开关型和调节型。开关型是直接接通电源（AC220V或其他电源等级的电源）通过开关正、反导向来完成开关动作。调节型是以AC220V电源作为动力，接收工业自动化控制系统预设的参数值4~20mA（0~5等弱电控制）信号来完成调节动作。

电动调节蝶阀应用场合：

电动调节蝶阀适用于流量调节。由于蝶阀在管路中的压力损失比较大，还应考虑关闭时蝶板承受管道介质压力的坚固性。此外，还必须考虑在高温下弹性阀座材料所承受工作温度的限制。蝶阀的结构长度和总体高度较小，开启和关闭速度快，且具有良好的流体控制特性，蝶阀的结构原理最适合制作大口径阀门。当要求蝶阀作控制流量使用时，最重要的是正确选择蝶阀的尺寸和类型，使之能恰当地、有效地工作。电动调节蝶阀适用于要求达到完全密封、气体试验泄漏为零、寿命要求较高、工作温度在-10度～150度的淡水、污水、海水、盐水、蒸汽、天然气、食品、药品、油品和各种酸碱及其他管路上。软密封偏心蝶阀适用于通风除尘管路的双向启闭及调节，广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等。金属对金属线密封双偏心蝶阀适用于城市供热、供气、供水等煤气、油品、酸碱等管路，作为调节和节流装置。
