      取压针型阀特点 取压针型阀零部件

      2014-07-06 19:29:51   点击量:

      取压针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点,是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。针型阀的密封性良好,使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用。安装针型阀时应使介质的流向与阀体上的箭头方向一致。手动截止阀、球阀可安装在管路的任何位置上。

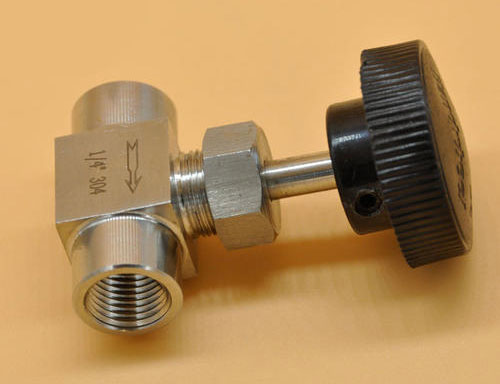

      取压针型阀

      取压针型阀


      取压针型阀特点

      1、设计扭矩低,即轻便有易于操作。

      2、所有主要元件的原材料都是可以追溯的。

      3、PTFE或柔性石墨密封压力装置,阀杆操作时无泄漏。

      4、具有结构小巧、外型美观、使用灵活、连接紧固、密封性能良好。

      5、安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好。


      取压针型阀特性

      1. 标准制造: GB/T12224-2005 JB/T7747-1995

      2. 连接形式: 法兰连接,卡套连接

      3. 结构特征: 锥面密封

      4. 阀门检验与试验: GB/T13927-1992

      5. 公称压力:≤10000Psi

      6. 适用工作温度:-29℃~+538℃

      7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质

      8. 公称通径: DN6,DN10,DN15,DN20,DN25…


      取压针型阀零部件

      序号
      NO.
      零件名称
      Part name
      材质
      Material
      1
      卡套 Ferrule
      20# A105 SS304 SS304L SS316 SS316L
      2
      O形密封圈 O-Ring
      橡胶Rubber
      3
      管接头 Connector
      20# A105 SS304 SS304L SS316 SS316L
      4
      阀体 Body
      20# A105 SS304 SS304L SS316 SS316L
      5
      阀盖垫片 Bonnet Gasket
      紫铜(Red copper) PTFE
      6
      阀盖Bonnet
      20# A105 SS304 SS304L SS316 SS316L
      7
      填料垫 Packing Seat
      PTFE 柔性石墨(Expanded Graphite)
      金属盘根(Ma and Graphite)
      8
      填料 Packing
      PTFE 柔性石墨(Expanded Graphite)
      9
      填料压盖 Packing Gland
      20# A105 SS304 SS304L SS316 SS316L
      10
      锁紧螺母 Lock Nut
      20# A105 SS304 SS304L SS316 SS316L
      11
      阀杆 Stem
      20# A105 SS304 SS304L SS316 SS316L
      12
      手轮 Handle
      20# A105 SS304 SS304L SS316 SS316L
      13
      带帽螺母 Hooded Nut
      20# A105 SS304 SS304L SS316 SS316L



      取压针型阀外形尺寸

      ITEM NO.
      公称通径 DN
      Nominal bore
      D0
      D1
      L
      H
      JJ.BY1-1
      DN6
      ø12
      60
      105
      87
      JJ.BY1-2
      DN6
      ø14
      70
      110
      90
