      详解污水处理用阀门(建议收藏)

      2014-07-06 19:29:51   点击量:

      阀门是流体输送系统中的控制部件,具有截断、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。

      阀门有很多种类,按用途可分为:

      1、截断阀类:主要用于截断或接通介质流。包括闸阀、截止阀、隔膜阀、旋塞阀、球阀、蝶阀等。

      2、调节阀类:主要用于调节介质的流量、压力等。包括调节阀、节流阀、减压阀等。

      3、止回阀类:用于阻止介质倒流。包括各种结构的止回阀。

      4、分流阀类:用于分配、分离或混合介质。包括各种结构的分配阀和疏水阀等。

      5、安全阀类:用于超压安全保护。包括各种类型的安全阀。

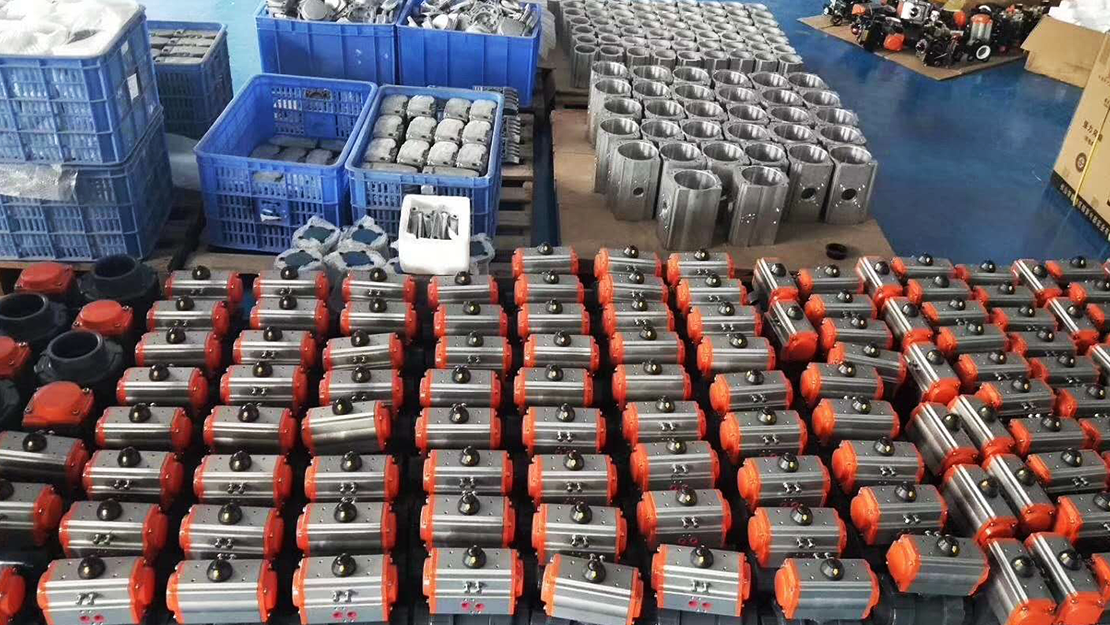

      气动阀门


      阀体材质:

      1、非金属材料阀门 如陶瓷阀门、玻璃钢阀门、塑料阀门,如PVC、ASB材质阀门。

      2、金属材料阀门 如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门铁阀门、碳钢阀门、低合金钢阀门、高合金钢阀门、铸钢阀门。在抗冻性高的地区多用铸钢及以上阀门。

      3、金属阀体衬里阀门 如衬铅阀门、衬塑料阀门、衬搪瓷阀门、衬四氟阀门。在腐蚀性污水工程中常用。



      闸阀

      闸阀是作为截止介质使用,在全开时整个流通直通,此时介质运行的压力损失最小。闸阀通常适用于不需要经常启闭,而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。对于高速流动的介质,闸板在局部开启状况下可以引起闸门的振动,而振动又可能损伤闸板和阀座的密封面,而节流会使闸板遭受介质的冲蚀。闸阀可以适用低温压也可以适用于高温高压,但一般不用于输送泥浆等介质的管路中。



      优点:①流体阻力小;②启、闭所需力矩较小;③可以使用在介质向两方向流动的环网管路上,也就是说介质的流向不受限制;④全开时,密封面受工作介质的冲蚀比截止阀小;⑤形体结构比较简单,制造工艺性较好;⑥结构长度比较短。

          缺点:①外形尺寸和开启高度较大,所需安装的空间亦较大;②在启闭过程中,密封面人相对摩擦,摩损较大,甚至要在高温时容易引起擦伤现象;③一般闸阀都有两个密封面,给给加工、研磨和维修增加了一些困难;④启闭时间长。



      截止阀

      截止阀是用于截断介质流动的,截止阀的阀杆轴线与阀座密封面垂直,通过带动阀芯的上下升降进行开断。截止阀一旦处于开启状态,它的阀座和阀瓣密封面之间就不再有接触,并具有非常可靠的切断动作,因而它的密封面机械磨损较小,由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来,这对于阀门和管线焊接成一体的场合是很适用的。

      介质通过此类阀门时的流动方向发生了变化,因此截止阀的流动阻力较高。引入截止阀的流体从阀芯下部引入称为正装,从阀芯上部引入称为反装,正装时阀门开启省力,关闭费力,反装时,阀门关闭严密,开启费力,截止阀一般正装。



      优点:①在开启和关闭过程中,由于阀瓣与阀体密封面间的磨擦力比闸阀小,因而耐磨。②开启高度一般仅为阀座通道的1/4,因此比闸阀小得多;③通常在阀体和阀瓣上只有一个密封面,因而制造工艺性比较好,便于维修。④由于其填料一般为石棉与石墨的混合物,故耐温等级较高。一般蒸汽阀门都用截止阀。

      缺点:①由于介质通过阀门的流动方向发生了变化,因此截止阀的最小流阻也较高于大多数其他类型的阀门;②由于行程较长,开启速度较球阀慢。



      止回阀

      止回阀又称逆流阀、逆止阀、背压阀和单向阀。这些阀门是靠管路中介质本身的流动产生的力自动开启和关闭的,属于一种自动阀门。止回阀用于管路系统,其主要作用是只允许介质向一个方向流动,而且阻止方向流动。通常这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。包括旋启式止回阀(依重心旋转)和升降式止回阀(沿轴线移动)。在防止倒流的管路上经常用到止回阀。



      蝶阀

      蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则是全开状态。蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的阻力很小,故具有较好的流量控制特性,可以作调节用。污水处理工程中使用最多的一种阀门。按开启方式可分为手柄蝶阀和蜗轮蝶阀。

      蝶阀有弹性密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。采用金属密封的阀门一般比弹性密封的阀门寿命长,但很难做到完全密封,金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺点。



      优点:①结构简单,体积小,重量轻,耗材省,别用于大口径阀门中;②启闭迅速,流阻小;③可用于带悬浮固体颗粒的介质,依据密封面的强度也可用于粉状和颗粒状介质。可适用于通风除尘管路的双向启闭及调节,广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等。

      缺点:①流量调节范围不大,当开启达30%时,流量就将进95%以上。②由于蝶阀的结构和密封材料的限制,不宜用于高温、高压的管路系统中。一般工作温度在300℃以下,PN40以下。③密封性能相对于球阀、截止阀较差,故用于密封要求不是很高的地方。



      球阀

      球阀是由旋塞阀演变而来。它具有相同的旋转90度的动作,不同的是旋塞体是球体,有圆形通孔或通道通过其轴线。当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。经常用到的是PVC球阀、不锈钢球阀、铸钢球阀等。

      球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。球阀最适宜直接做开闭使用,但也能作节流和控制流量之用。球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷、乙烯、树脂等。球阀阀体可以是整体的,也可以是组合式的。



      优点:①具有最低的流阻(实际为0);②因在工作时不会卡住(在无润滑剂时),故能可靠地应用于腐蚀性介质和低沸点液体中;③在较大的压力和温度范围内,能实现完全密封;④可实现快速启闭,某些结构的启闭时间仅为0.05~0.1s,以保证能用于试验台的自动化系统中。快速启闭阀门时,操作无冲击。⑤球形关闭件能在边界位置上自动定位;⑥工作介质在双面上密封可靠;⑦在全开和全闭时,球体和阀座的密封面与介质隔离,因此高速通过阀门的介质不会引起密封面的侵蚀;⑧结构紧凑、重量轻,可以认为它是用于低温介质系统的最合理的阀门结构;⑨阀体对称,尤其是焊接阀体结构,能很好地承受来自管道的应力;⑩关闭件能承受关闭时的高压差。⑾全焊接阀体的球阀,可以直埋于地下,使阀门内件不受浸蚀,最高使用寿命可达30年,是石油、天然气管线最理想的阀门。

      缺点:①因为球阀最主要的阀座密封圈材料是聚四氟乙烯,它对几乎所有的化学物质都有是惰性的,且具有摩擦系数小、性能稳定、不易老化、温度适用范围广和密封性能优良的综合性特点。但聚四氟乙烯的物理特性,包括较高的膨胀系数,对冷流的敏感性和不良的热传导性,要求阀座密封的设计必须围绕这些特性进行。所以,当密封材料变硬时,密封的可靠性就受到破坏。而且,聚四氟乙烯的耐温等级较低,只能在小于180℃情况下使用。超过此温度,密封材料就会老化。而考虑长期使用的情况下,一般只会在120℃不使用。②它的调节性能相对于截止阀要差一些,尤其是气动阀(或电动阀)。



      隔膜阀

      隔膜阀是用一个弹性的膜片连接在压缩件上,压缩件由阀杆操作上下移动,当压缩件上升,膜片就高举,形成通路,当压缩件下降,膜片就压在阀体上,阀门关闭。此阀适用于开断、节流。隔膜阀特别适用于运送有腐蚀性、有粘性的流体,而且此阀的操作机构不暴露在运送流体中,故不会被污染,也不需要填料,阀杆填料部分也不会泄漏。



      优点:①操纵机构与介质通路隔开,不但保证了工作介质的纯净,同时也防止管路中介质冲击操纵机构工作部件的可能性,阀杆处不需要采用任何形式的单独密封,除非在控制有害介质中作这安全设施使用;②由于工作介质接触的仅仅是隔膜和阀体,二者均可以采用多种不同的材料,因此该阀能理想控制多种工作介质,尤其适合带有化学腐蚀或悬浮颗粒的介质。③结构简单,只由阀体、隔膜和阀盖组合件三个部件构成。该阀易于快速拆卸和维修,更换隔膜可以在现场及短时间内完成。

      缺点:①由于受阀体衬里工艺和隔膜制造工艺和限制,较大的阀体衬里和较大的隔膜制造工艺都很难,故隔膜不宜用于较大的管径,一般应用在DN≤200mm以下的管路上。②由于受隔膜材料的限制,隔膜阀适用于低压及温度不高的场合。一般不超过180℃;③调节性能相对较差,只在小范围内调节(一般在关闭至2/3开度时,可用于流量调节)。



      安全阀

      安全阀是指在受压容器、设备或管路上,作为超压保护装置。当设备、容器或管路内的压力升高超过允许值时,阀门自动开启,继而全量排放,以防止设备、容器或管路和压力继续升高;当压力降低到规定值时,阀门应自动及时关闭,从而保护设备、容器或管路的安全运行。



      执行机构

      1、气动执行机构

      阀门气动驱动装置安全、可靠、成本低,使用维修方便,是阀门驱动机构中的一大分支。气动装置在具有防爆要求的场合应用较多。阀门气动驱动装置采用气源的工作压较低,结构尺寸不大,阀门气动驱动装置的总推力也不很大。



      2、电动执行机构

      电动执行机构一般由电机、减速箱、手操机构、机械位置指示机构等一些部件组成。与其他阀门驱动装置相比,电动驱动装置具有动力源广泛,操作迅速、方便等特点,并且容易满足各种控制要求。所以,在阀门驱动装置中,电动装置占主导地位。
