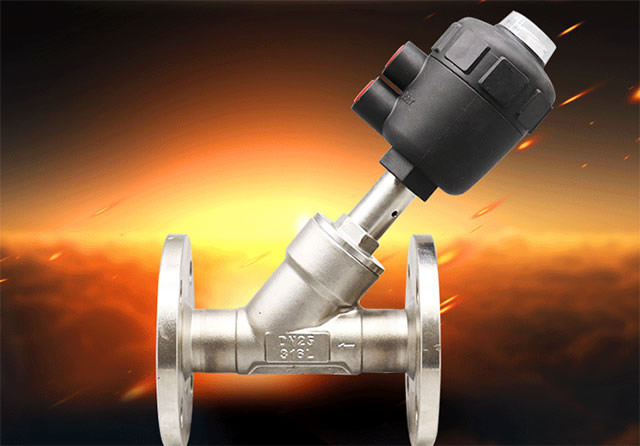

      气动角座阀工作原理和作用 气动角座阀安装及使用注意

      2014-07-06 19:29:51   点击量:

      气动角座阀工作原理

      利用压缩空气推动执行器内多组组合气动活塞运动,传力给横梁和内曲线轨道的特性,带动空芯主轴作旋转运动,压缩空气气盘输至各缸,改变进出气位置以改变主轴旋转方向,根据负载(阀门)所需旋转扭矩的要求,可调整气缸组合数目,带动负载(阀门)工作。

      两位五通电磁阀通常与双作用气动执行机构配套使用,两位是两个位置可控:开-关,五通是有五个通道通气,其中1个与气源连接,两个与双作用气缸的外部气室的进出气口连接,两个与内部气室的进出气口接连,具体的工作原理可参照双作用气动执行机构工作原理。 由于控制方式和手段越来越多,在实际工业生常和工业控制中,用来控制气动执行机构的方法也很多。


      气动角座阀作用

      A、用途 是一种直角回转结构,它与阀门定位器配套使用,可实现比例调节; V型阀芯最适用于各种调节场合,具有额定流量系数大,可调比大,密封效果好,调节性能零敏,体积小,可竖卧安装。适用于控制气体、蒸汽、液体等介质。

      B、特点:是一种直角回转结构,由V型阀体、气动执行机构、定位器及其他附件组成;有一个近似等百比的固有流量特性;采用双轴承结构,启动扭矩小,具有极好的灵敏度和感应速度;超强的剪切能力。

      C、气动活塞执行机构采用压缩空气作动力源,通过活塞的运动带动曲臂进行90度回转,达到使阀门自动启闭。它的组成部分为:调节螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴。

      D、气动调节阀的工作原理:气动调节阀由执行机构和调节机构组成。执行机构是调节阀的推力部件,它按控制信号压力的大小产生相应的推力,推动调节机构动作。阀体是气动调节阀的调节部件,它直接与调节介质接触,调节该流体的流量。


      气动角阀选型

      阀处于气动控制系统的核心地位,有各种型号的方向控制阀(Directional Control Valve, DCV)和比例控制阀可供选择。方向控制阀无疑是最常用的阀,它们控制压缩空气(或者其他合适的流体)的方向,例如决定一个气缸的行程是向前还是后退。

      阀是由其主要连接的数量和可能的切换位置来识别的。举例来说一个“3/2”阀对应于三个端口和两个切换位置。除端口和切换位置的功能各异外,方向控制阀的机械设计和功能性设计也有不同。DCV的设计类型包括:塞头(球形塞头、扁平塞头)、阀轴、扁平滑块和旋转滑块。即使在同一类型中,仍有可能应用不同的设计方法和材料。例如,一个线轴阀可能有沿其阀轴的密封环或者代替密封位于阀本体中。设计特性影响阀的服务寿命、流率、执行器件、驱动力、尺寸大小以及价格。

      当方向阀用于执行全部切换操作时,比例阀则调节压力和流率。比例阀最主要的基本特性是将输入信号转换为特定的输出信号。比例阀通常包括两个器件—一个导向控制和一个阀单元。导向控制由两个2/2通路导向阀或一个比例电磁线圈组成,还包括用于评估的电子线路。阀单元只包含集成的气动功能。

      一个直流电压或电流(例如0~10V电压或0~20mA电流)作用于控制块连接件。电压或电流然后对应于一个特定的被控压力。在工作端口的实际压力由集成的压力传感器测量,然后发送到评估电子线路,后者对实际压力和期望的压力进行比较。电子线路单元随即根据压力偏差依次切换导向阀和主阀的操作位置,一直到获得期望的压力。对“标准”的方向控制阀而言,只能有单一的切换位置,但比例方向控制阀还允许有中间位置。这就是说,例如除“打开”或“关闭”等终点位置外,中间位置如“稍微打开”是可能的。



      用于切换工作位置的执行器件是一个比例电磁线圈,当电磁线圈被电子线路激励时,线圈电压会随之改变,控制活塞的位置将按照此变化的电磁场强度而变化。作为其结果,借助于控制活塞的作用,每个空气通路同时会有不同程度的打开或关闭。这不仅启动气缸移动方向的开环或闭环控制,还对气缸的移动速度进行控制。因此,可以认为这种阀起到节流的功能,在切换频率约为100Hz时,这种类型的阀可以达到相当高的动态性能。

      比例阀有范围广阔的应用领域,例如,在材料开卷时,应用比例阀能以气动方式保持开卷过程中的恒定张力。比例方向控制阀在气缸定位方面有进一步的应用,在这种情况,气缸配置一个位移编码器,该编码器提供活塞实际位置的反馈信号。为了获得一个特定的位置,比例方向控制阀控制进入或离开气缸的容积流量。


      气动角座阀安装及使用

      一、安装须知

      1.检查气动阀门的型号,参数是否符合现场安装需要和技术要求。

      2.检查气动阀门的气缸、位置指示器,确保无损伤。

      3.必须把气动阀的管道清洗、吹扫干净;如介质内有杂质,在阀前管道上应加装过滤阀。

      4.按气动阀阀体上箭头指示的方向安装(顺流安装)把气动阀门的接口与管道连接上,并确保连接处良好的密封。

      5.如加装电磁阀,注意连接处确保密封良好。

      6.需要焊接连接时,避免高温传到气动阀的填料等处。


      二、气动阀使用注意事项

      1.必须保证流体、气源洁净,以防堵塞电磁阀或气缸活塞。

      2.电磁阀的线圈带电正常工作时发热较高,请勿触摸。

      3.电磁阀的线圈带电时,禁止取下,以防止触电。

      4.电磁阀的线圈、插座、电磁管及连接部分,严禁击打碰撞,以免损坏。

      5.电磁阀的线圈带电时,严禁覆盖,以防过热烧毁。

      6.电磁阀的实际电源电压不能超出公差范围。

      7.介质工作压力,工作温度、黏度,不得超出规定的范围。


      三、气动角阀维护保养

      在机械操作中,气动阀门起着至关重要的作用,对它的使用不仅要技术过硬,同时质量关也要有保证,这就要求对气动阀门进行必要的维护与保养,而且阀门维护保需要以科学的态度对待,才能使阀门维护工作达到应有的效果和应用的目的。

      气动阀门日常维护保养注意事项:

      1、使用维护的目的,在于延长阀门寿命和保证启闭可靠。

      2、阀杆螺纹,经常与阀杆螺母摩擦,要涂一点黄干油、二硫化钼或石墨粉,起润滑作用。

      3、不经常启闭的阀门,也要定期转动手轮,对阀杆螺纹添加润滑剂,以防咬住。

      4、室外阀门,要对阀杆加保护套,以防雨、雪、尘土锈污。

      5、如阀门系机械待动,要按时对变速箱添加润滑油。

      6、要经常保持阀门的清洁。

      7、要经常检查并保持阀门另部件完整性。如手轮的固定螺母脱落,要配齐、不能凑合使用,否则会磨园阀杆上部的四方,逐渐失去配合可靠性,乃至不能开动。

      8、不要依靠阀门支持其它重物,不要在阀门上站立。

      9、阀杆,特别是螺纹部分,要经常擦拭,对已经被尘土弄脏的润滑剂要换成新的,因为尘土中含有硬杂物,容易磨损螺纹和阀杆表面,影响使用寿命气动单座调节阀


      四、气动角阀的调试方法

      气动阀门定位器是气动控制阀最重要的气动附件之一,实现着接收控制信号准确定位阀门行程位置的作用。

      气动阀门定位器功能:气动阀门定位器与气动执行机构共同构成自控单元和各种调节阀连接经过调试安装后,组合成气动调节阀。气动阀门定位器用于各种工业自动化过程控制领域当中。

      气动控制阀出厂时,定位器与控制阀都做过标定,但是阀门装到管线上后往往需要再进行一次标定,常规的标定方法是:标定5点即4mA、8mA、12mA、16mA、20mA、在12mA时定位器反馈杆处于水平位置,其它几组信号时阀门位置应分别在0、25%、75%、100%的行程处,且反馈杆的转动角度小于正负45度。对于零点和满度的偏差可单独调整相应螺钉进行修正,正常情况下如果阀门行程和给定信号一一对应则表示标定完成。

      阀门关闭时产生的一个主要问题是如何达到使阀门严密关闭的阀座全负荷。通常的方法是对阀门进行标定,从而使闭合部件(如阀塞、隔膜、阀板等)恰好定位在阀座上,而不是确认闭合部件是否完全靠在阀座上。为了保持设计泄漏量,避免密封表面受到腐蚀,必须设计适当的密封负荷。

      单作用气动执行器通常都采用薄膜式设计。采用这种设计方式,使用的弹簧可以减少阀座负荷,也可以承受全部闭合压力。典型的双作用气动执行器采用活塞设计。采用这种设计方式,与薄膜式设计型不同,供应压力不需要进行限制,为了达到较高的闭合压力,可以应用全负荷供应压力。对于活塞设计型,压力越高,阀门的稳定性与控制灵敏度就越好。
