      活塞式减压阀结构及工作原理 活塞式减压阀怎么调压力

      2014-07-06 19:29:51   点击量:

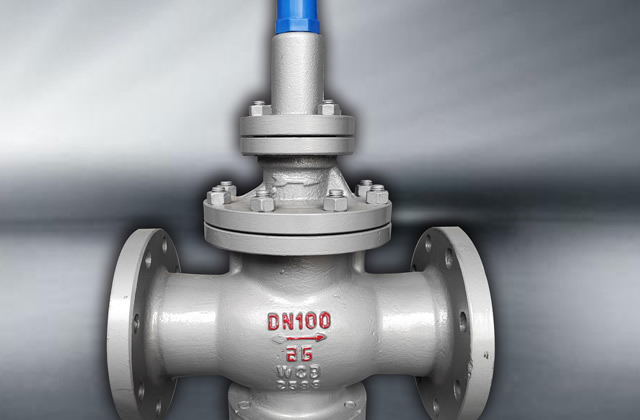

      一、活塞式减压阀结构组成

      活塞式蒸汽减压阀由主阀和导阀两部分构成。主阀重点由阀座、主阀盘、活塞、缸套、弹簧等零件构成。导阀重点由阀座、阀瓣、膜片、弹簧、微调弹簧等零件构成。通过微调微调弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞微调主阀节流部位过流面积的大小,实现减压稳压功能。



      二、活塞式减压阀工作原理

      在高压气未进入减压阀时,阀芯(即活塞)在弹簧力作用下,处于下壳体内腔底部,阀口(即S0处)处于开启状态。当高压气进入上壳体通道的瞬间,一部分气体由低压气输出口通过串接的“节流小孔”(即通常称的“定量孔”)进入呼吸器的呼吸系统;一部分气体沿着虚线指出的通道进入下壳体底部,下壳体底部的气体压力升高,致使阀芯克服弹簧力而上升。阀芯上升使阀口开启量减小,提高了减压能力,输出压力减小。经过这种不停地自我调整,最终阀芯不再运动,达到力的平衡。将其分开描述为各个部件的运动,则如下所示:

      (1)副阀瓣运动:减压阀出厂时,调节弹簧处于放松状态,此时主阀瓣和副阀瓣处于关闭状态。使用时按顺时针转动调节螺钉,压缩调节弹簧,弹簧下座推动膜片向下运动,克服副阀瓣弹簧阻力打开副阀瓣。

      (2)主阀瓣运动:介质通过阀前控制气路,经过副阀瓣,进入活塞上方气腔形成一定压力。活塞在介质压力的作用下向下移动,克服活塞环与气缸壁的摩擦阻力、主阀瓣弹簧压缩弹力、介质对主阀瓣的压力推动主阀瓣离开主阀座,使介质流向阀后。

      (3)减压状态:阀后部分介质通过阀后控制气路进入膜片下方气腔,对膜片形成向上的推力,当阀后压力升高到一定程度时,这个推力与预调的弹簧力平衡。阀门的开启程度确定,介质经阀门节流后流向阀后形成一定压力。


      三、活塞式减压阀怎么调压力

      活塞式减压阀调整压力的重要部件是活塞堵头,通过活塞堵头启闭口大小来平衡管道内的压力,如阀前压力不稳定的情况下,阀后压力会有波动现象,应该结合阀前压力的波动,在进行调压整定,按照进口压力1.3MPa,出口压力0.5MPa来调整的话,阀前压力波动不能大于0.3MPa,否则阀后压力会出现波动。下面是活塞式减压阀调整压力步骤方法。

      1、在调整压力前应先对活塞式减压阀清洗,紧急切断阀并确保内部没有杂物,如有绣渣及异物应尽快清洗干净。

      2、活塞式减压阀是属于自动阀类,在安装前应加装过滤装置,以免管路中有杂物,异物堵塞到活塞口。

      3、活塞式减压阀有安装方向的要求,应对箭头标志方向安装,以免出现压力调整后,无法减压,无法运行。

      4、减压阀安装后,开始调试,减压阀后端的截断阀应该先关闭,确保阀后压力处于保压状态。

      5、如减压阀本身没有带压力表,应该在阀门的前后管路上加装压力表以便查看压力。

      6、活塞式减压阀最顶部有个调节压力的螺丝,应该在调试前全部松开。

      7、开始调整,顶部螺丝开始锁紧,多次尝试,阀后压力处于设定的压力值时调整完毕。
