      过滤器型号编制方法与含义

      2014-07-06 19:29:51   点击量:

      过滤器是除去液体中少量固体颗粒的小型设备,可保护压缩机、泵、仪表和其他设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护为方便。管道中的垃圾碎屑经常会对设备造成损坏,如水垢、铁锈、复合密封剂、煤渣及其他固体颗粒等都有可能进入管道系统中,为了防止含有粉尘和颗粒的流体对设备的不利影响,常在管道中使用过滤器。为防止泵免遭在管道中的施工垃圾的侵害,泵的上游可以装上过滤器装置。过滤器可以过滤掉液体或气体中的固体颗粒,保护设备免于损坏,防止管路堵死。

      过滤器由阀体、滤网、排污、传动、控制装置组成,工作原理很简单,水等介质 从滤口进入,颗粒杂质会被截留在滤网上,所以过滤器广泛应用于冶金、化工、石油、造纸、医药、食品、采矿、电力、城市给水领域,过滤器已发展成为一种先进且易操作的全自动过滤装置。

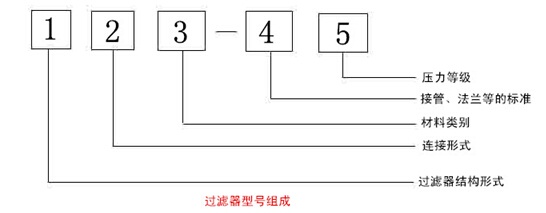

      过滤器的型号由过滤器结构形式,连接形式,材料类别,接管、法兰等的标准,压力等级5部分组成。







      符号

      意义

      符号

      意义

      SY1

      铸制Y型过滤器

      SC1

      尖顶锥型过滤器

      ST1

      正折流式T型过滤器

      SC2

      平顶锥型过滤器

      ST2

      反折流式T型过滤器

      SD1

      双滤筒式罐型过滤器

      ST3

      直流式T型过滤器

      SD2

      多滤筒式罐型过滤器


      ②过滤器连接形式代码


      符号

      意义

      符号

      意义

      1

      内螺纹连接

      4

      法兰连接

      3

      承插焊连接

      6

      对焊连接


      ③过滤器材料类别代码


      符号

      意义

      符号

      意义

      C

      碳素钢或铸钢

      S

      奥氏体不锈钢

      M

      低合金钢

      I

      铬钼系钢

      H

      Cr13系不锈钢

      Q

      球墨铸铁

      K

      可锻铸铁

      R

      铬镍钼系不锈钢

      L

      铝合金

      T

      铜及铜合金

      P

      铬镍系不锈钢

      V

      铬钼钒钢


      ④过滤器接管、法兰等的标准代码


      符号

      意义

      H

      接管尺寸采用GB标准,法兰采用HG标准

      A

      接管尺寸采用HG标准,法兰采用ANSI标准


      ⑤压力等级代码

      无论是公制还是英制系列,均采用常用的压力等级数字。公制系列的压力等级单位为bar,英制系列为磅级。

      上海奇高阀门制造有限公司是专业生产过滤器的大型厂家,产品包括水过滤器、Y型过滤器、T型过滤器、U型过滤器、管道过滤器、篮式过滤器、袋式过滤器、气体过滤器、氧气过滤器、保温过滤器、自洁式过滤器、反冲洗过滤器、全自动过滤器等各种规格型号的过滤器产品,适用于各种工况设备管道上,产品性能优良,质量保证,价格低廉,欢迎来电咨询订购!
