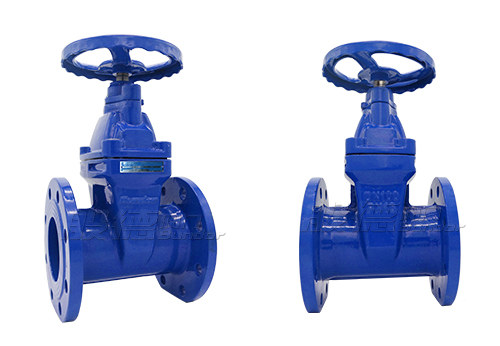

闸阀在过水的管路中使用非常广泛,主要做截断流量使用。像蝶阀一样,闸阀也有这不同的分类方法。按照结构形式可以分为明杆闸阀和暗杆闸阀;按照密封面可以分为硬密封闸阀和弹性座软密封闸阀;按照链接形式又有法兰闸阀、焊接闸阀等等。具体选择哪一种阀门,用户可以根据自己的工况条件来选择。闸阀的分类虽多,但他们的工作原理都是相通的,包括闸阀的结构图也都相差无几。

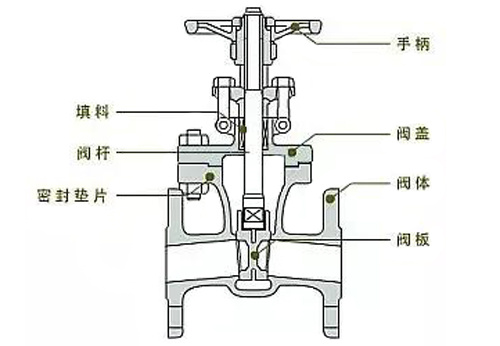

一个完整的闸阀由阀体、阀座、阀杆、闸板、阀盖、密封圈等几部分组成,具体的闸阀结构图如下:
闸阀结构图
闸阀工作原理:
闸阀是只能做全开或者全关的,不能作为调节流量的阀门使用。它的工作原理就是闸板随阀杆一起作上升和下降做直线运动,阀杆上有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,来实现阀杆的上下运动,阀杆带动闸板运动。闸板的运动方向与管道流体介质方向是垂直的。

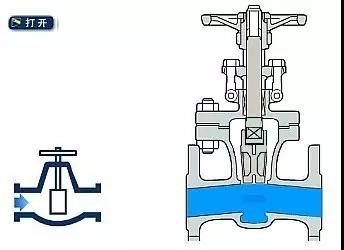

闸阀的开启:
闸阀的完全开启的状态在运行时,是无法查看的,尤其是对于暗杆闸阀来说。明杆闸阀的开启状态可以观察外露出来的阀杆位置来判断,暗杆闸阀一般则以开不动为止作为完全开启的标志。但考虑到可能因为温度变化出现锁死,一般闸阀开到头,即开不动位置时,再回转大概1/2圈,作为闸阀全开的位置。

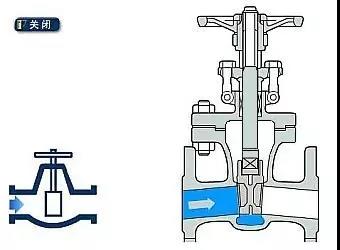

闸阀的关闭:
闸阀在关闭后,可以有自密封和强制密封两种形式,自密封就是说密封面可以只依靠介质压力来密封。但大部分闸阀的闸阀还是使用强制密封的,就是说闸阀的闸板关闭时,要依靠外力将闸板强行压向阀座,来保证密封面的密封性能。通常闸阀的密封性能是好于蝶阀的。
