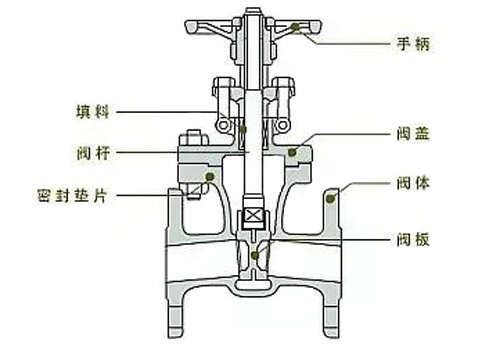

闸阀主要有阀体、阀盖、阀杆、闸板、阀座及传动装置这几个重要部件组成。下面般德阀门为您做详细介绍。
一、阀体
阀体是闸阀的铸铁,与管道直接连接,构成介质流通流道的承压部件,是安装阀盖、安放阀座、连接管道的重要零件。阀体要容纳垂直并做升降运动的圆盘状站,因而阀体内腔高度较大。
闸阀阀体的结构决定阀体与管道,阀体与阀盖的连接。阀体毛坯可采用铸造、锻造、锻焊以及管板焊接等。铸造阀体一般用于≥DN50的通径,锻造阀体一般都用于≤DN50的通径,锻焊阀体用于对整体锻造巩义上有困难,且用于重要场合的阀门,铸焊阀门用于对整体铸造无法满足要求的,可用铸焊结构。
二、阀盖
阀盖是与阀体相连并与阀体构成压力腔的主要承压部件,上面有填料函。对于中、小口径阀门,阀盖上设有支撑阀杆螺母或传动装置等零件的机构。
三、阀杆
与阀杆螺母或传动装置直接相接,光杆部分与填料形成密封副,能传递力矩起着启闭闸板的作用,根据阀杆上的螺纹位置分明杆闸阀和暗杆闸阀。
四、闸板
是闸阀的启闭件,闸阀的启闭以及密封性能和寿命都主要取决于闸板,它是闸阀的关键控压零件。根据闸板的结构形式可分平行式闸阀和楔式闸阀。
五、阀座
用滚压、焊接、螺纹连接等方式将阀座固定在阀体上与闸板组成密封副的零件。阀座密封圈可根据客户要求在阀体上直接堆焊金属形成密封面。对于铸铁、不锈钢、铜合金阀门,也可以在阀体上直接加工出密封面。
六、传动装置
可直接把电力、气力和人力传给阀杆或阀杆螺母。在电厂常采用手轮、阀盖、传动机构、连接轴和万向联轴器进行远距离驱动。
