截止阀主要由阀体、阀盖、阀杆、阀杆螺母、阀瓣、阀座、填料函、密封填料、填料压盖及传动装置等组成。

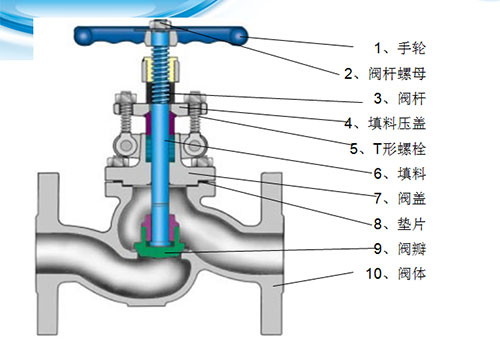

截止阀结构图
下面为您详细介绍一下截止阀其中几个主要的零部件信息。
一、阀体与阀盖
截止阀阀体、阀盖可以铸造,也可以锻造。铸造阀体、阀盖用于大通径的阀门,一般用于≥DN50。低压阀门小通径也有采用铸造的。锻造阀体、阀盖一般都用于<DN50的高温、高压阀门。
截止阀还可采用锻焊和铸焊以及管板焊接等结构形式。阀体与阀盖一般采用螺纹或法兰连接,截止阀阀体的流道可分为直通式、直角式和直流式。
二、阀杆
截止阀阀杆一般都做旋转升降运动,手轮固定在阀杆上端部;也有的通过传动装置(手轮、齿轮传动、电动等)带动阀杆螺母旋转,使阀杆带阀瓣做升降运动达到启闭目的。根据阀杆上螺纹的位置,分为上螺纹阀杆和下螺纹阀杆。
a.上螺纹阀杆:螺纹位于阀杆上半部。它不与介质接触,因而不受介质腐蚀,也便于润滑;适用于较大口径、高温、高压或腐蚀性介质的截止阀。
b.下螺纹阀杆:螺纹位于阀杆下半部。螺纹处于阀体内腔,与介质接触,易受介质腐蚀,无法润滑。适用于小口径,较低温度和非腐性介质的截止阀。
三、阀瓣
它是截止阀的启闭件,是截止阀的关键控压零件,接通或截断介质。通常阀瓣为圆盘状,有平面和锥面等密封形式。
