蝶阀的结构分为哪几种?蝶阀根据结构形式能分为中线蝶阀、单偏心蝶阀、双偏心蝶阀、三偏心蝶阀。下面般德阀门带您来详细了解一下。

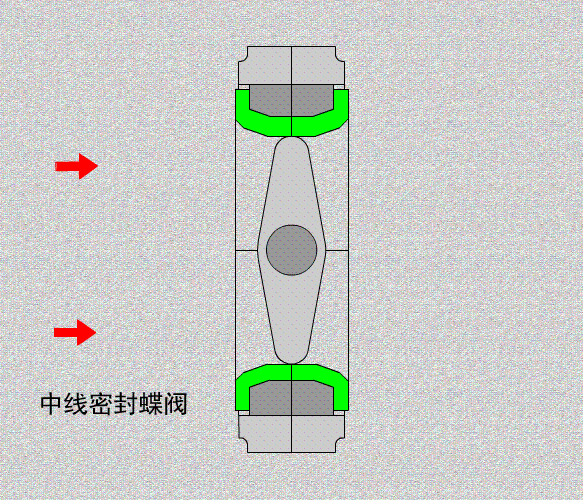

一、中线蝶阀结构
中线密封蝶阀为整个蝶板与阀座在360°圆周内同心,具有双向密封性能,流量可自由调节。
大部分中线蝶阀是过盈密封式,即在阀体的阀座上镶橡胶衬圈,如果介质具有较强的腐蚀性,可镶PTFE,并在PTFE背面衬橡胶,增加回弹性。镶圈是可以更换的,也可以是黏结在阀体上的,还可以将镶圈置于蝶板上。
橡胶衬圈的法兰面也是对管道法兰的密封件,如果在安装这种阀门时,在两法兰面之间再加一个橡胶垫片的话,会影响橡胶圈的密封性能,因此,不必多此一举。
中线密封蝶阀由于是过盈强制性密封形式,因此适用压力有限,通常在不大于PN16的工况条件下使用。但对于给排水管道而言,这已足够了。
二、偏心蝶阀结构
一般的蝶阀为单偏心或双偏心结构,偏心的目的在于使蝶板开至大约20°之后,阀座与密封面之间脱离,从而减少摩擦。双偏心结构是在设计时将轴偏离密封面中心线,形成第一偏心;轴微偏离管路中心线,形成第二偏心。这两个偏心的目的是在阀门开关行程中,减少阀座与密封圈之间的摩擦。

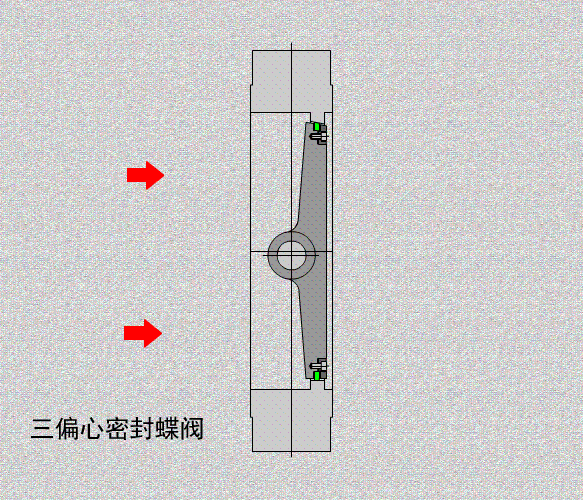

三偏心金属密封蝶阀在双偏心的基础上增加了些个偏心角,不仅利用了原有的凸轮效应,而且完全消除了90°行程中阀座与密封圈之间的摩擦。
三偏心金属密封蝶阀优化了蝶板与阀座密封圈之间的接触特征。绝大多数蝶阀接触角为3°~12.5°,此范围为锁定锥度范围,会产生很高的密封转矩和开启转矩。三偏心金属密封蝶阀密封面的接触角大于锁定锥度范围,从几何形状上排除了卡死的可能,从而确保阀门开关所需转矩在阀门整个使用年限内不会产生很大的变化。
