      法兰截止阀型号尺寸

      2022-03-06 12:54:20   点击量:



      截止阀又称截门阀,属于强制密封式阀门,的启闭件是塞形的阀瓣,密封上面呈平面或锥面,阀瓣沿阀座的中心线作直线运动。常见的截止阀有三种连接形式,法兰式、螺纹式、焊接式。其中法兰式在三种连接形式中的应用更多。本篇文章,我们就重点为您介绍法兰截止阀,以及它的型号和尺寸。

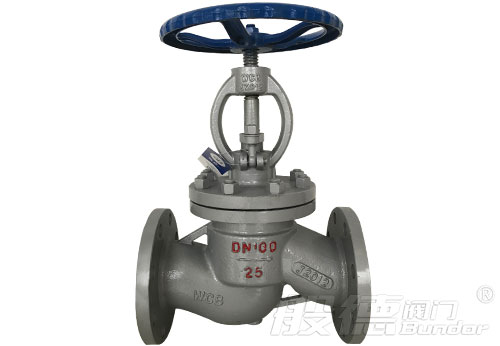

      截止阀

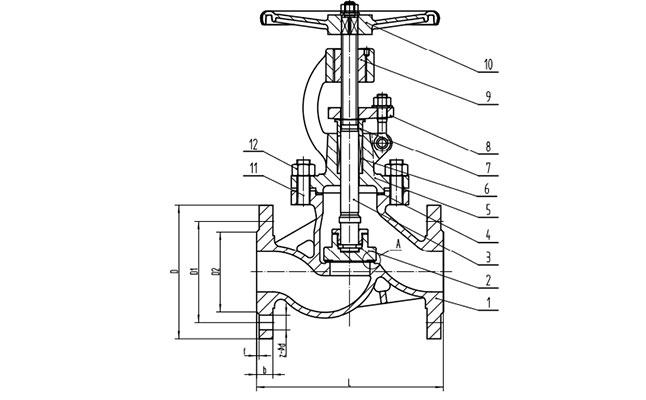

      常见的法兰截止阀型号有:J41H-16C铸钢法兰截止阀、J41W-16P不锈钢法兰截止阀、WJ41H-16C波纹管截止阀。这几种截止阀区别在于适用工况上有一些差异,铸钢截止阀J41H-16C主要适用于高温高压的工况,比如蒸汽管道等;不锈钢截止阀J41W-16P用于需要防锈蚀的环境中,比如医药食品行业等;而波纹管截止阀WJ41H-16C则适用于易燃、易爆等介质管道上。虽然这三种型号的法兰截止阀用途不同,材质不同,但是它们的结构尺寸是一样的。下面是法兰截止阀尺寸表。

      DN NPS(英寸) L D D1 Z-φd
      50  2'' 230 160 125 4-18
      65  2  1/2'' 290 180 145 4-18
      80  3'' 310 195 160 8-18
      100  4'' 350 215 180 8-18
      125  5'' 400 245 210 8-18
      150  6'' 480 280 240 8-22
      200  8'' 600 335 295 12-22
      250  10'' 650 405 355 12-26
      300  12'' 750 460 410 12-26
