蝶式止回阀的用途是防止介质回流到水泵,影响生产安全。蝶式止回阀属于自动阀门,就是说不需要借助人工、电动、气动等外力驱动,而完全依靠介质本身的冲击打开阀板,当介质停止流动时,蝶板又因为弹簧施加的压力完成关闭。
蝶式止回阀主要在纯净管路中使用,介质包括水、汽、油品等,使用领域包括工业、环保、水处理、高层建筑给排水等管路,作用是防止介质倒流,阻止介质逆向流动。
蝶式止回阀的工作原理

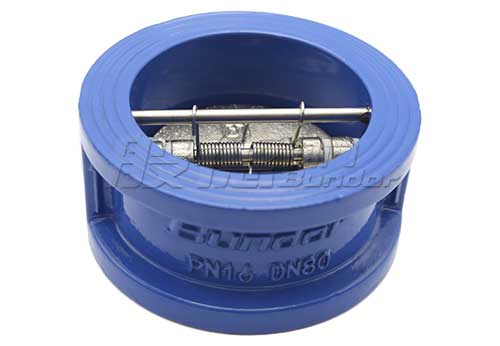

贯穿阀腔的阀杆上,安装有复位弹簧,在当介质流经阀体通道时,介质压力大于弹簧力,两片半圆形阀板被推开,阀门开启,介质流动;当介质停止流动时,复位弹簧给出压力,阀板被迫复位,阀门关闭,从而达到防止介质回流的效果。其密封面可为本体堆焊耐磨材料或衬橡胶,使用范围广,密封可靠。
蝶式止回阀结构特点
1.相较于其他结构类型的止回阀,蝶式止回阀的结构长度更短,更适合在空间有限的管道中使用。
2.体积小,重量轻,更方便安装拆卸维修。
3.阀板关闭速度快,水锤压力小,对阀板的冲击力小。
4.流道通畅,流体阻力较小,密封性好。
