气动Y形疏水阀结构特点有哪些？

2022-03-06 12:54:20 点击量:

气动疏水阀是针对火力发电厂设备排水而专门开辟创造的新一代蒸汽疏水阀。本产品接近线性流设计，减少流阻，二次节流原理和冲刷。并延长寿命。阀芯和阀座采用硬质合金制成，内泄漏为VI级以下。可拆式腔体密封设计，防止外漏，维护方便。气动疏水阀也可用于易燃易爆的场合。设备的信号关闭或打开阀门以满意控制参数对控制系统或调谐的使用要求。因此被广泛应用于火力发电厂等行业的远程控制。
气动疏水阀由阀盖和填料函组成，便于快速拆卸和现场维护。倾斜阀杆的结构和独特的流道形状设计使介质更接近直线。气动疏水阀有自己的Cv值，因此压降比其他类型的阀门低。疏水阀阀体采用特殊加工的硬质合金密封面（整个密封面硬化），使结构更加紧凑。锥形密封面设计，轴向力小，密封可靠，寿命长。

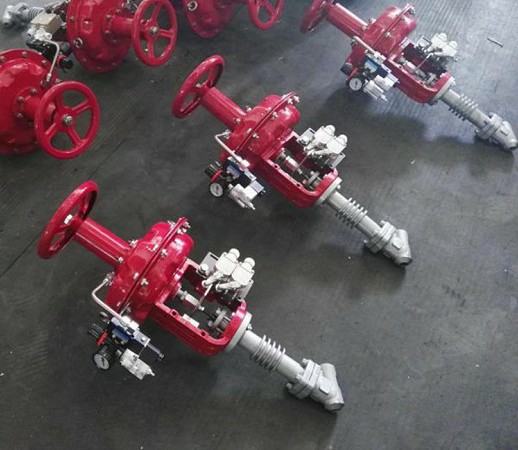

ZMQSY气动Y形疏水阀结构特点
1、气动Y型疏水阀的上部由阀盖和填料函组成，便于快速拆卸和现场维修。倾斜阀杆的结构和独特的流道形状设计使介质更接近直线。该阀门有自己的Cv值，因此压降比其他类型的阀门低。
2、阀体表面采用特殊加工的硬质合金密封面（密封面表面整体硬化），使结构更加紧凑。锥形密封面设计，轴向力小，密封可靠，寿命长。
3、气动疏水阀阀体中央腔引导的阀缝内有两个导向环。疏水阀裂纹的顶部和底部同时被引导。阻塞、表面划痕、阀杆弯曲和阀门现象不当用力引起的阀瓣振动。阀瓣底部的导向环可以让90%流体几乎笔直通过，有效消除侧面碰撞带来的所有不利影响。这些特点使该阀门非常适用于发电厂蒸汽的快速“排水”和“排水”系统。
4、阀门裂纹密封面采用硬质合金焊接，具有机械性能、耐磨、耐冲刷性能，能保持气动疏水阀的长寿命。
5、气动疏水阀阀杆填料采用进口专用填料，防漏效果佳，经久耐用，拆装方便。填料函与阀体之间的密封采用卡箍316高目柔性石墨垫片。疏水阀以预定的扭矩组装，安全、可靠且防漏。
6、气动装置用作执行器，以准确、安全、有效地控制阀门。
7、填料函经过特殊设计，保证足够的强度和优良的热性能。
