      浮球阀的密封原理及结构特点

      2022-03-06 12:54:20   点击量:

      浮球阀的密封原理

      浮球阀的启闭部分是一个中间有一个与管道直径相等的通孔的球体,入口端有一个由聚四氟乙烯制成的密封座放在出口端,并包含在一个金属中。

      当球体中的通孔与管道通道重合时,阀门处于开启状态;当球体中的通孔垂直于管道通道时,球阀处于关闭状态时,阀门处于关闭状态。阀门旋转 90 度,从打开到关闭,或从关闭到打开。

      当球阀处于关闭位置时,入口处的介质压力作用在球体上,产生推动球体的力,使球体紧紧地压在出口端的密封座上,在锥面上产生接触应力密封座形成接触带。接触带单位面积的力称为阀门密封的工作比压q。当这个比压大于必要的密封 比压高于阀门有效密封时,旋塞阀是外力作用在阀座上以获得可靠的密封。这种通过施加外力获得的密封称为强制密封。外界施加的强制密封力是随机的、不确定的,不利于阀门的长期使用。球阀的密封原理是作用在密封座上的力是由介质的压力产生的。这个力是稳定的,可以控制的,是由设计决定的。

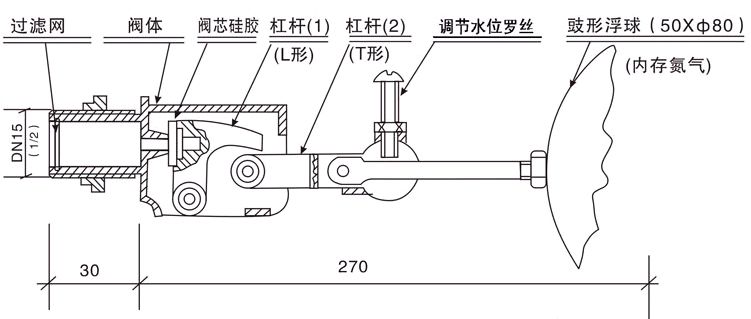

      浮球阀结构图

      浮球阀的结构特点

      1、为保证球体在阀门处于关闭位置时能产生中等力,提前装配阀门时球体必须紧靠密封座,并产生过盈,造成预-拧紧比压,预紧比压为工作压力的0.1倍,不小于2MPa。

      2、需要特别指出的是,国内早期的浮动球阀由于装配时的过盈值难以控制,所以经常用垫片进行调整。许多制造商甚至在手册中称这种垫圈为调整垫。

      这样,装配时主、副阀体的连接平面之间存在间隙。这个间隙的存在会导致螺栓在使用过程中由于介质压力波动和温度波动,以及外部管道负荷而导致螺栓松动,从而导致阀门松动。泄漏。

      3、阀门处于关闭位置时,入口端的介质力作用在球体上,使球体几何中心发生轻微位移,与出口端阀座紧密接触,增加密封带上的接触应力,从而获得可靠的密封;进水阀座与球体接触的预紧力会降低,影响进水密封座的密封性能。。

      4、浮动球阀的结构是双向的,即两个介质流向都可以密封。

      5、球体连接处的密封座采用高分子材料。当球体旋转时,可能会产生静电。如果没有特殊的结构设计——防静电设计,静电可能会积聚在球体上。产品养殖工具架

      6、由两个密封座组成的阀门,阀腔内可能会积聚介质,部分介质会因环境温度和运行条件的变化而导致压力异常升高,造成阀门压力边界损坏,应引起注意。

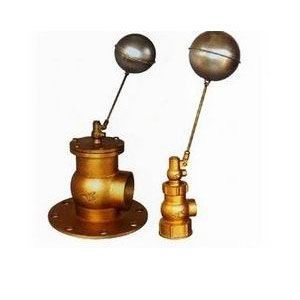

      WEDHT-198小孔浮球阀

      在看完这篇《浮球阀的密封原理及结构特点》之后,相信您对浮动也有了一定了解。
