      气动调节阀相关配件的选型

      2022-03-06 12:54:20   点击量:

      气动控制阀是自控过程仪表的重要环节之一。正确选择对系统的正常运行非常重要。气动控制阀的选择除了需要执行的压力、温度、口径、材质和控制阀结构等常用参数外,还要注意相关配件。

      气动控制阀的主要附件有:阀门定位器、电磁阀、阀位反馈、空气过滤减压阀、保持阀、气动继电器等,主要附件的选用原则介绍如下:

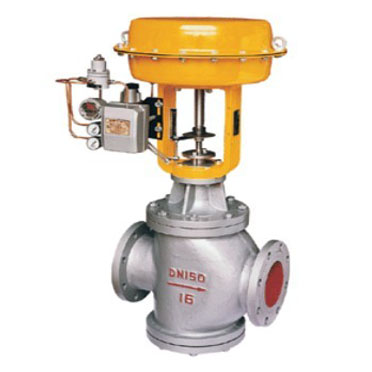

      气动薄膜隔膜调节阀ZJHT

      1.阀门定位器

      阀门定位器是气动执行器的主要附件。它与气动执行器一起使用。用于提高阀门的定位精度,克服阀杆摩擦力和介质不平衡力的影响,以保证阀门根据调节器的信号正确定位。阀门定位器用于将4-20mA控制信号转换成气动信号给气动执行器,从而驱动调节阀执行调节功能。阀门定位器分为机械定位器和智能定位器。智能定位器比机械定位器具有更高的控制精度和更低的耗气量,还可以具备HART协议功能。

      2.电磁阀

      当系统需要实现程序控制或二位控制时,需要配备电磁阀。选择电磁阀时,除了要考虑交直流电源、电压和频率外,还要注意电磁阀与调节阀的关系,“常开”或“常闭”型都可以使用。

      如果需要增加电磁阀的容量以缩短动作时间,可以使用两个电磁阀并联或将电磁阀作为先导阀与大容量气动继电器组合使用。

      3.气动继电器

      气动继电器是一种功率放大器,可以将气压信号发送到远方,为消除信号管路加长造成的滞后,主要用于中控室现场变送器与调节仪表之间,或调节器与现场调节阀之间,另外一个作用是放大或减小信号。

      4.转换器

      转换器分为气-电转换器和电-气转换器,其作用是实现气体与电信号之间的一定关系的相互转换,主要用于以电信号操作气动执行器。将0~10mA或4~20mA电信号或0~100KPa气体信号转换为0~10mA或4~20mA电信号时。

      5.空气过滤减压阀

      空气过滤减压阀是工业自动化仪表中的附件。其主要作用是对来自空压机的压缩空气进行过滤和净化,并将压力稳定在所需值。可用作各类气动仪表、电磁阀、气缸、喷涂设备和小型气动工具的气源和稳压器。

      6、自锁阀(位置保持阀)

      自锁阀是一种保持阀门位置的装置。当气源发生故障时,该装置可切断气源信号,使膜腔或气缸的压力信号保持在故障前一刻的状态,使阀位也保持在失败前的位置。坚守阵地。

      7、阀位变送器

      当调节阀离控制室较远时,为了在没有现场的情况下准确了解阀门的启闭位置,需要配备一个阀位变送器,即调节阀机构的位移量。阀门开度按一定规律转换成电信号送到控制室。该信号可以是反映阀门任意开度的连续信号,也可以认为是阀门定位器的反向动作。

      8.限位开关(接收器)

      行程开关反映阀门开关的两个极限位置,同时发出指示信号。控制室可以根据该信号泄露阀门的开关状态,从而采取相应的措施。

      在看完这篇《气动调节阀相关配件的选型》之后,相信您对气动调节阀也有了一定了解
