      Y63H高温高压蒸汽承插焊连接减压阀应用案例

      2022-03-06 12:54:20   点击量:

      Y63H高温高压蒸汽承插焊连接减压阀应用案例

      Y63H高温高压蒸汽减压阀适用于蒸汽管路上。通过减压阀的调节,可使进口压力降至某一需要的出口压力,当进口压力或流量变动时,减压阀依靠介质本身的能量可自动保持出口压力在小范围内波动。

      是通过调节,将进口压力减至某一需要的出口压力,并依靠介质本身的能量,使出口压力自动保持稳定的阀门。从流体力学的观点看,减压阀是一个局部阻力可以变化的节流元件,即通过改变节流面积,使流速及流体的动能改变,造成不同的压力损失,从而达到减压的目的。然后依靠控制与调节系统的调节,使阀后压力的波动与弹簧力相平衡,使阀后压力在一定的误差范围内保持恒定。本系列产品在普通减压阀基础上做了以下改进,加大了活塞面积,改变了节流结构。改变了密封形式,加大了过流面积等等,从而在提高灵敏度、流量、寿命等方面大大改善了性能。





      Y63H高温高压蒸汽承插焊连接减压阀应用案例使用优点:

      1、提高了对出口压力变化的传感效能,提高了灵敏度,大大降低了因上游压力变化,流量变化等因素引起的压力偏差。

      2、改善了流线分布,降低了噪声。

      3、改进了密封面结构,延长了密封面寿命。

      4、本质安全,可用于危险区域(E型除外)。

      在直接作用式减压阀中,阀的开启度是直接由调节弹簧的压缩和伸长决定的。当弹簧被压缩时,它就会增加开启力,从而增加流量。当下游的蒸汽压力作用时(通常作用在波纹管或膜片上),和压缩弹簧下压的压缩力相互抵消。因此,启闭阀门的力是被调节弹簧的灵敏度限制的。最终的结果是只通过一个小阀嘴来简单的压力调控,只能使用于小流量的工况。(当流量较高时会导致压力下降)。

      先导式

      使用与高负载和需要精密控制压力的工况

      优点:紧密控制,当流量或者一次压力波动时不会使二次压力偏离设定压力(偏差)。与直接作用式相比,可使用的流量范围更广。

      缺点:体积大、价格相对直接作用式更高,比直接作用式结构更复杂就是先导式的减压阀,它看似是直接减压的,但实际上它首先是通过先导阀进行调节。当先导阀运动时会带动控制流量的主阀。先导阀会先平衡二次压力,再相应的开启主阀的流量。

      注意:在动画中的运动都被特意的放缓,以显示阀门的开闭





      当负载增加时,先导阀向下的力将会增加,从而打开主阀的活塞和膜片。先导阀启闭的原理和直接作用式减压阀相同,通过调节弹簧和二次压力的平衡而作用。与此不同的是,先导式减压阀是通过先导阀的启闭来传导压力至主阀活塞或膜片的。先导阀处的压力会产生向下的力从而打开较大的主阀活塞,提供一个更大的流通面积和流量。

      由于向下的力被活塞和膜片放大,先导阀微小的变化将会导致流量较大的变化,并将影响到下游的压力。因此,调节弹簧作用在先导阀力只要有微小的变化主阀就会快速反应调整流量。大流量,快速反应和精确的压力控制,这三点就是这种类型的减压阀相对于直接作用式减压阀的优势所在。从上面的特性我们知道直接作用式减压阀和先导式减压阀的使用目的和应用是有区别的。






      二、Y63H高温高压蒸汽承插焊连接减压阀应用案例基本参数:

      产品名称:
      高温高压蒸汽减压阀
      产品型号:
      Y63H
      产品口径:
      DN15-600
      产品压力:
      1.0-32.0Mpa
      产品材质:
      铸钢、不锈钢、合金钢等



      三、高温高压蒸汽减压阀技术参数:

      阀瓣位置:
      正作用式
      结构形式:
      活塞式
      阀座数目:
      1个
      密封材料:
      不锈钢
      主体材料:
      50CrMo
      适用温度:
      0-550(℃)
      压力范围:
      1.0-32(Mpa)
      适用介质:
      蒸汽
      公称通径:
      DN15-600(mm)
      连接形式:
      焊接


      四、Y63H高温高压蒸汽承插焊连接减压阀应用案例售后服务:

      感谢您选购本公司阀门产品,本公司产品质量保证,价格合理,货到快捷,售后到位。体系标准进行质量控制。质量问题三个月包换,保修一年直接作用式减压阀通常用于流量较低,压力控制精度不高的场合。在低负载工况下被较多的使用。先导式减压阀适用于流量变化较大,而压力控制要求相对较高的工况。在高负载的工况下有广泛的应用。考虑到以上两点,只有先导式减压阀适合去处理这种类型的工况,并且可以保持二次压力的稳定。在一般情况下,先导式减压阀用于流量波动较大或压力要求非常稳定的工况。

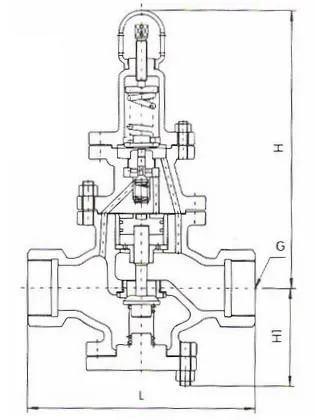

      诸如消毒、单元加热器、加湿器和小型工艺设备等低流量工况可以使用直接作用式的减压阀。本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

      而类似于蒸汽管道等大流量、负载变化较大,而用汽设备对压力精度要求较高的工况则需要使用先导式减压阀。此外,某些用汽设备在启动阶段的用气量和正常运作时的用气量相差较大,对于这种类型的工况,还是需要使用先导式的减压阀。


      五、Y63H高温高压蒸汽承插焊连接减压阀应用案例维修保养

       1、阀门应存干燥通风的室内,通路两端须密封。
       2、长期存放的阀门应定期检查,清除污物,并在加工面上涂防锈油。
       3、安装后,应定期进行检查,主要检查项目:
       (1)密封面磨损情况。
       (2)阀杆和阀杆螺母的梯形螺纹磨损情况。
       (3)填料是否过时失效,如有损坏应及时更换。

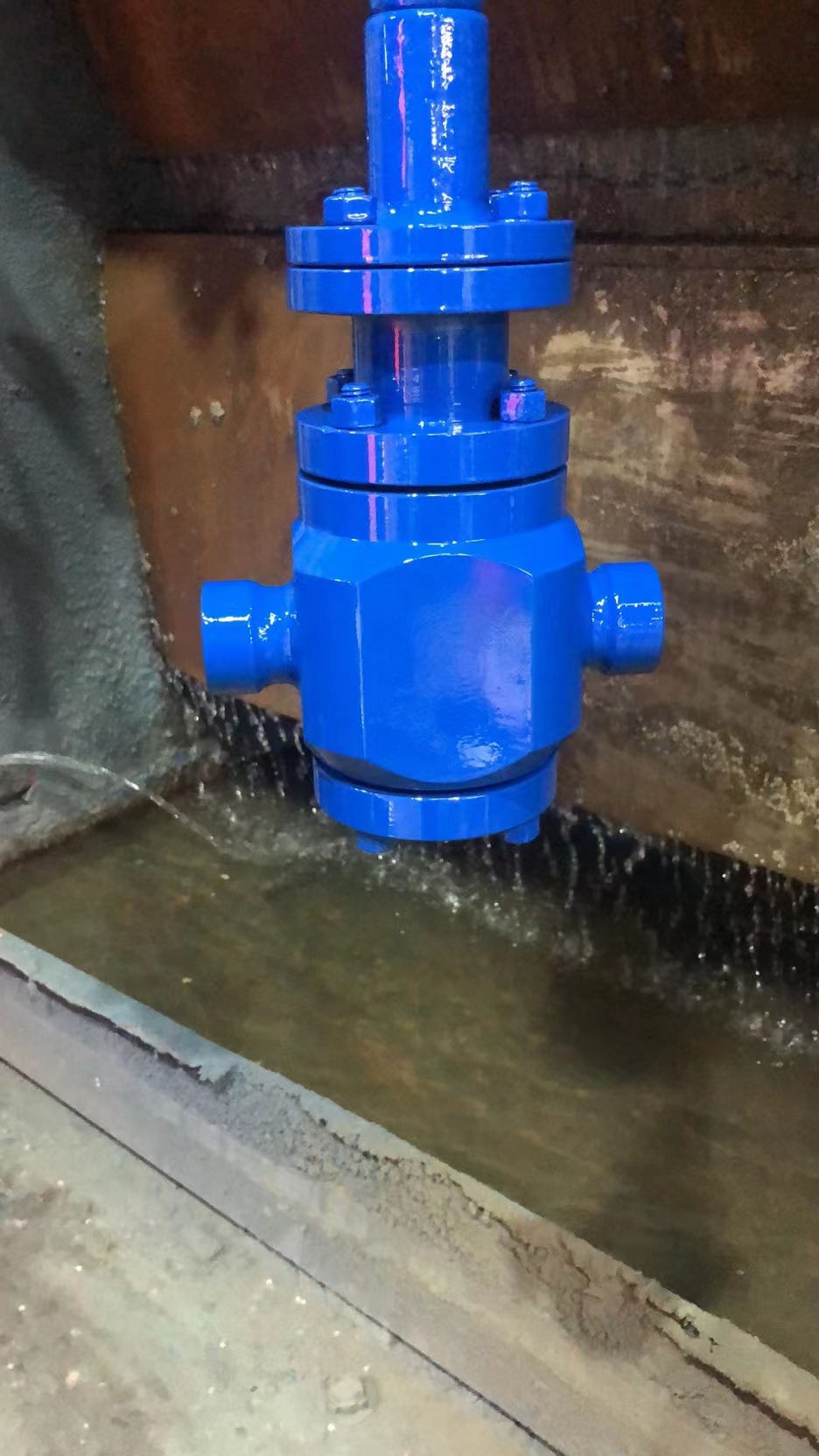

       (4)阀门检修装配后,应进行密封性能试验。
