执行器分类选型

2022-03-06 12:54:20 点击量:

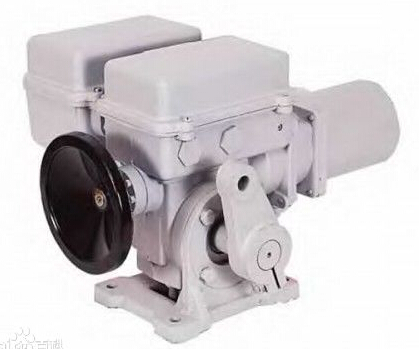

执行器按其能源形式分为气动，电动和液动三大类，它们各有特点，适用于不同的场合。气动执行器是执行器中的一种类别。气动执行器还可以分为单作用和双作用两种类型：执行器的开关动作都通过气源来驱动执行，叫做DOUBLE ACTING (双作用)。SPRING RETURN (单作作用)的开关动作只有开动作是气源驱动，而关动作时弹簧复位。
注:本文均以DA/SR系列气动执行机构为例，说明执行机构的选用

这个参考资料的目的是帮助客户正确选择执行机构，在把气动/电动执行机构安装到阀门之前，必须考虑以下因素。* 阀门的运行力矩加上生产厂家的推荐的安全系数/根据操作状况。* 执行机构的气源压力或电源电压。* 执行机构的类型双作用或者单作用(弹簧复位)以及一定气源下的输出力矩或额定电压下的输出力矩。* 执行机构的转向以及故障模式(故障开或故障关)正确选择一个执行机构是非常重要的，如执行机构过大，阀杆可能受力过大。相反如执行机构过小，侧不能产生足够的力矩来充分操作阀门。一般地说，我们认为操作阀门所需的力矩来自阀门的金属部件(如球芯，阀瓣)和密封件(阀座)之间的磨擦。根据阀门使用场合，使用温度，操作频率，管道和压差，流动介质(润滑、干燥、泥浆)，许多因素均影响操作力矩
球阀的结构原理：
基本上根据一个抛光球芯(包括通道)包夹在两个阀座这间(上游和下游)，球心的旋转对流体进行拦截或流过球芯，上游和下游的压差产生的力使球芯紧靠在下游阀座(浮动球结构)。这种情况下操作阀门的力矩是由球芯与阀座、阀杆与填料相互摩擦所决定的。如图1所示，力矩最大值发生在出现压差且球芯在关闭位置向打开方向旋转时
蝶阀的结构原理：
基本上根据固定在轴心的蝶板。在关闭位置蝶板与阀座完全密封,当蝶板旋转(绕着阀杆)后与流体的流向平行时，阀门处于全开位置。相反当蝶板与流体的流向垂直时，阀门处于关闭位置。操作蝶阀的力矩是由蝶板与阀座、阀杆与填料之间的磨擦所决定的，同时压差作用在蝶板上的力也影响操作力矩如阀门在关闭时力矩最大，微小地旋转后，力矩将明显减小。
旋塞阀的结构原理：
是基本根据密封在锥形塞体里的塞子。在塞子的一个方向上有一个通道。随着塞子旋入阀座来实现阀门的开启和关闭。操作力矩通常不受流体的压力影响而是由开启和关闭过程中阀座和塞子之间的摩擦所决定的。阀门在关闭时力矩最大。由于有受压力的影响，在余下的操作中始终保持较高的力矩
