      电动球阀结构原理图

      2022-03-06 12:54:20   点击量:

      电动球阀结构简略,是由几个少数零件组合而成,具有体积小、重量轻、安装尺寸小,驱动力矩小,操作简便、敏捷等优点,且只需旋转90°即可快速启闭,同时具有良好的流量调节功效和封闭密封特性;在大中口径、中低压力的应用范围,电动球阀是主导的阀门之一,在管路中主要用来做切断、分配和改变介质的流动方向。当电动球阀处于完整开启时,介质流经球芯通口时无任何阻力,因此通过该阀门所发生的压力降很小,故具有较好的流量把持特征。

      电动球阀结构:
      电动球阀的种类很多,根据结构形式的不同一般分为两大类,即O型结构和V型结构,两者的阀球开口不一样,应用也不同,O型一般适合关断使用,偶尔调节,而V型则比较适合调节(可调比大)。

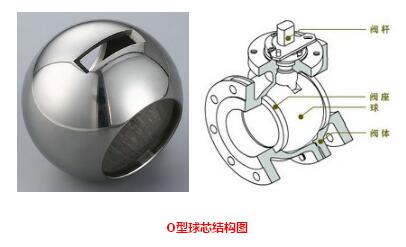

      O型球阀结构:
      O型球阀的阀体内部安装有中间通孔的球体,球体上开有一个直径与管道直径相等的通孔,全开时为无阻阀,通能力大,流体进入阀门没有方向性。球体可在密封座中旋转,在管路方向两侧各有一个环状的弹性体来实现密封。通过旋转球体90°,即可改变通孔的方向,从而实现球阀的开关。

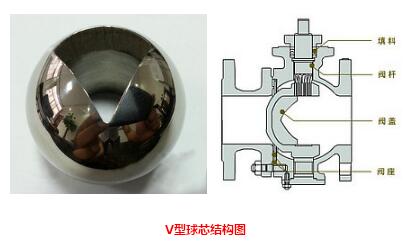

      V型球阀结构:
      V型球阀球芯带有V型结构,阀芯是1/4球壳,开有V型缺口,随着球的旋转,开口面积发生变化,但开口面形状始终保持为三角形,流量特性近似等百分比,可调比大。具有流通能力大,可调范围大、具有剪切力,能关闭严密等特点,特别适用于流体物质带纤维状的工况。 一般情况下V型球阀都是单密封球阀。不适合用来双向使用。
