      气动球阀型号编制表示方法

      2022-03-06 12:54:20   点击量:

       随着我国工业现代化的快速发展,阀门的使用量也在日渐增多,而气动球阀以启闭速度快,且不仅能做开关、切断使用,还可以控制流量等优点,成为使用最为广泛的阀门种类之一!但由于气动球阀的种类繁多,包括使用压力、温度及控制形式的不同,所对应的球阀型号也是不尽相同的,为了避免用户在选型时出现错误,及确保气动球阀能正常使用,多仪自控阀门公司特此提供气动球阀型号编制说明,方便大家进行了解和认知!

       气动球阀型号编辑说明主要是从气动球阀附加条件的增加、驱动方式的选择、连接形式的不同、结构形式的改变、密封材质的种类、阀门压力的高低以及阀体材料等多方便进行解释,希望对广大用户有所帮助。

      气动球阀型号表示方法:

      球阀附加代号:V表示阀芯带有V型结构、D表示低温、B表示保温、P表示偏心结构、U和S及DY多表示上装式;

      球阀名称代号:Q表示球阀;

      球阀驱动代号:2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代号;

      连接方式代号:1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式;

      结构型式代号:

      浮动式:1表示直通流道、2表示Y型三通、4表示L型三通、5表示T型三通;

      固定式:0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通;

      密封材质代号:B巴氏合金、F氟橡胶、F46衬氟、H锈钢、J衬胶、M蒙乃尔合金、N尼龙塑料、蒙乃尔P、Y硬质合金、W阀体直接加工;

      压力等级代号:16表示压力为16公斤(1.6Mpa)最大可到64Mpa;150LB表示美标磅级压力,最大耐压等级可达2500LB(150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa);5K表示日级压力,最大压力63K;

      阀体材质代号:A钛及钛合金、C碳钢、I铬钼钢、P18-8系不锈钢、RMo2Ti系不锈钢、S塑料。

      气动球阀型号编辑说明:

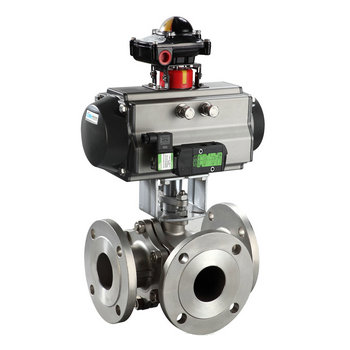

       不锈钢气动法兰三通球阀

      1、Q:表示球阀;
      2、6:表示传动方式为气动;
      3、4:连接方式为法兰连接;
      4、5:结构形式为浮动式式T型三通;
      5、F:密封副材料为氟橡胶;
      6、16:表示公称压力为1.6MPa;
      7、P:表示阀体材质为不锈钢。
