      气动截止阀型号编制表示方法

      2022-03-06 12:54:20   点击量:

      气动截止阀是通过压缩空气对管道介质进行开启和关闭,动作速度相对会较快一些,选用不同的材质和密封,可适用于各种压力,温度及介质工况,且密封可靠,性能优良。但由于气动截止阀的种类较多,且结构形式多变,用户在选择气动截止阀时,应当熟悉其型号编制表示方法,以免出现选错型,换货退货等问题!

      气动截止阀型号编制说明由截止阀类型,驱动方式,连接方式,结构形式,密封材料,公称压力,阀体材料等代号来表示,主要是针对现有的气动截止阀产品做型号说明,如定做的截止阀产品在材质、结构发生变化时,请根据阀门编制方法中进行选型。

      气动截止阀型号编制表示方法:
      截止阀附加代号:W表示波纹管、D表示低温、B表示保温;
      1)截止阀类别代号:J表示截止阀;
      2)截止阀传动方式:手动无代号、5伞齿轮、6气动、9电动;
      3)截止阀连接方式:4法兰连接、6焊接;
      4)截止阀结构形式:1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8针型;
      5)截止阀密封材质:F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工;
      6)截止阀公称压力:16表示压力1.6mpa就是十六公斤的意思,PN1.6-32mpa、IN150LB-1500LB、5-63K;
      7)截止阀阀体材料:A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316;

      气动截止阀型号编制举例说明:

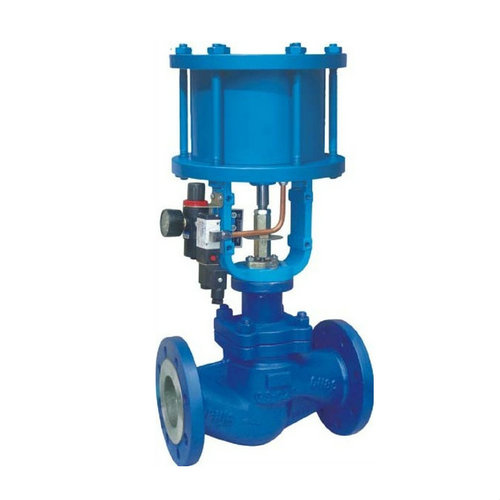

      气动波纹管截止阀
      1、W:表示波纹管
      2、J:表示截止阀;
      3、6:表示传动方式为气动;
      4、4:连接方式为法兰连接;
      5、1:结构形式为直通流道;
      6、H:密封副材料不锈钢硬密封;
      7、16:表示公称压力为1.6MPa;
      8、C:表示阀体材料为碳钢。
