三通阀门工作原理图

2022-03-06 12:54:20 点击量:

什么是三通阀门，简单的说，三通阀门就是有三个出入口；三通合流就两进一出，三通分流就是一进两出。它是根据阀芯的形状来控制的。三通阀门与二通阀门外观上最明显的差别，就是多一个流道口。三通阀门主要用于改变介质流向，它除了进口A、出口B、还有换向口C，普通阀门是不具备改变介质流向功能。
三通阀门结构：

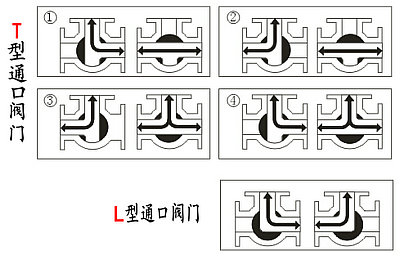

三通阀门一般可分为L型跟T型。T形能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L形只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。

三通阀门原理：
阀门打开介质从A进入阀门，经B流出阀门，当旁路需要介质流入时，开启执行机构，阀芯换向，介质A进C出，当管线不需要介质流入时，开启执行机构，阀门关闭截断介质。
三通电磁阀门：
阀芯的事情位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀即两位是指有两个事情位置可切换，三通是有三个通道通气。
二位二通两位三通电磁阀原理电磁阀是一进一出（二个通道）；1个通道与气源毗连，别的一个通道与执行机构的进气口毗连；
二位三通电磁阀控制气体是一进一出一排气（事情位置有二个）；1个通道与气源毗连，别的两个通道1个与执行机构的进气口毗连，1个与执行机构排气口毗连；
二位五通电磁阀控制气体是一进二出一排气（事情位置也是二个）；1个进气孔(接进气气源)、1个正动作发泄孔和1个*作发泄孔(别离提供给目标装备的一正一*作的气源)、1个正动作排气孔和1个*作排气孔(安装*) ；
三位五通电磁阀控制气体是一进二出一排气（但事情位置有三个）；1个进气孔(接进气气源)、1个正动作发泄孔和1个*作发泄孔(别离提供给目标装备的一正一*作的气源)、1个正动作排气孔和1个*作排气孔(安装*) 。
三通电磁阀门原理：
一进一出：常闭式(ZC2/3)---当电磁阀线圈通电时，接口2通向接口1，接口3关闭；当电磁阀线圈断电时，接口2关闭，接口1通向接口3；常开式(ZC2/3K)当电磁阀线圈断电时，接口3通向接口1，接口2关闭；当电磁阀线圈通电时，接口3关闭，接口1通向接口2；

一进二出：(ZC2/31)当电磁阀线圈通电时，出介质端(2)第一路打开，第二路(3)关闭；当电磁阀线圈断电时，出介质端第一路(2)关闭，第二路(3)打开；
二进一出：(ZC2/32)当电磁阀线圈通电时，进介质端第一路(2)打开，第二路(3)关闭；当电磁阀线圈断电时，进介质端第一路(2)关闭，第二路(3)打开；(此内阀两进口端前必需加单向阀)。
