      调节阀的分类之直通双座阀

      2022-03-06 12:54:20   点击量:

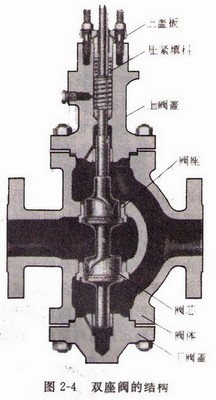

      直通双座阀 如图2-4所示。直通双座调节阀有两个阀芯和两个阀座。流体从图示的左侧流入，经两个阀芯和阀座后，汇合到右侧流出。

      双座调节阀的结构

      由于上阀芯所受向上推力和下阀芯所受向下推力基本平衡，因此，整个阀芯所受不平衡力小。直通双座阀的特点如下。
      ①　所受不平衡力小，允许的压降大，例如，DN100双座阀允许压差280kPa。
      ②　流通能力大，与相同口径的其他控制阀比较，双座阀可流过更多流体，同口径双座阀流通能力比单座阀流通能力约大20%-50/%。例如，DN100双座阀流通能力达160。因此，为获得相同的流通能力，双座阀可选用较小推力的执行机构。
      ③　正体阀和反体阀的改装方便。由于双座阀采用顶底双导向，因此，只需将阀芯和阀座反过来安装就能将正体阀改为反体阀，反体阀改为正体阀，而不需要改选执行机构的正作用或反作用类型。图2-4所示的双座阀结构只需将阀体反装，并与阀杆连接即可完成。
      ④　泄漏量大。双座阀的上、下阀芯不能同时保证关闭，因此，双座阀的泄漏量较大，标准泄漏量为0.1%C。双座阀的阀芯和阀座采用不同村料或者用于低温或高温场合时，由于村料线膨胀量不同，造成的泄漏量会更大。
      ⑤　抗冲刷能力差。阀内流路复杂，在高压差应用场合，受到高压流体的冲刷较严重，并在高压差时造成流体的闪蒸和空化，加重了对阀体的冲刷，因此，双座阀不适用于高压差的应用场所。由于流路复杂，它也不适用于含纤维介质和高黏度流体的控制。

          由于带平衡的套筒阀能够消除大部分静态不平衡力，双座阀的优点已不明显，而它的泄漏量大的缺点更为显现，因此，在工业生产过程中，原来采用双座阀的场合，可用带平衡结构的套筒阀代替，国外制造商也采用整体结构的双座直通阀来减小泄漏量的产品。
