卫生级不锈钢S304 316L方管
全部
- all全部
- title标题搜索
- tsn编号搜索
- summary内容搜索
全焊接球阀的焊接实际上与一般的焊接技术不同。因为阀门内部有非金属密封材料橡胶和聚四氟乙烯塑料，焊接后无法热处理。焊接球阀的厚壁多层焊接过程是金属材料反复加热和冷却的过程，通常焊接接头设计为窄间隙的厚壁弧形焊接，使用全焊接球阀体大部分是大厚度桶形焊接接头。
因此，阀门焊接接头根部间隙的应力集中、残余应力、组织劣质化成为阀门结构的薄弱环节，目前两种处理方法如下：
(1) 热处理技术处理
(2) 接头处理。这两种处理方法产生的应力集中是正常工作应力的数倍，也使制造商工程师难以处理。
由此可见，如何解决焊接球阀焊接接头根部间隙的应力集中、残余应力、组织劣质化成为阀门焊接的最大问题。这里可以总结阀门焊接技术的要点如下。希望能帮助希望了解球阀焊接技术的各位朋友！

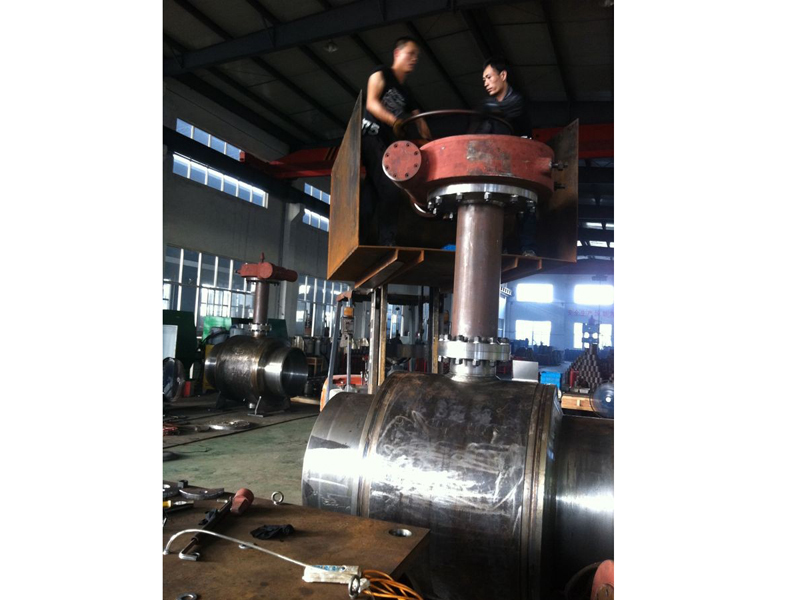

全焊接球阀阀门焊接工艺介绍
1、全焊接球阀阀体的技术要求
01. 接合缝焊接后阀门不变形，包括上、下轴法兰（45钢）。
02. 阀门的加热面积不能太大，温度不能太高。否则阀门内的密封装置可能会受损。
03. 不要产生焊瘤。
04. 确认压力是10MPa以上。
2、全焊接球阀的焊接结构
根据上述技术要求，确认焊接是非关通焊接。因此，需要焊接的对接形式既可以保证组装，又可以保证不渗透。经过试验，最终确定了焊接形式。
3、全焊接球阀阀门材料
因为该阀门是ZG15，所以加工前检查了阀门的化学成分，检查结果与铸造时的检查结果一致，满足设计要求。
4、全焊接球阀组装
利用液压机改造翻转轮胎位置，在周围的一半用螺栓紧固，调整密封性实验，满足球外部和阀门之间的设计要求。
5、全焊接球阀焊接工艺
考虑到阀体的技术要求，最终选择了MAG的CO2焊机。焊接材料选择er50-6 (1.0)线材。根据焊接材料的等强度原则，选择的ER50-6 (1.0)熔接线符合ZG15II的要求。保护气体使用82%Ar 18%CO2混合气体。
(1) 由于铸钢和45钢的硬化倾向较大，在进行位置焊接前应预热，并使用氧气-乙炔火焰将焊缝两侧各均匀加热两倍，在板厚范围内达到75 ~ 100（偏向45钢），在不影响密封装置的情况下用远红外温度计测量。
焊接前，用焊接双面表面20毫米范围内的氧化皮和铁锈角研磨金属光泽。
在焊接两侧距边缘50mm处定位位置6，用卡尺测量两点之间的距离，以测量收缩量。
(2) 考虑到ZG15材料刚度大、可塑性差的特点，在焊接规格选择中应采取小的焊接参数，即小的焊接热输入。在保证焊接质量的同时，提高焊接速度，降低融合率，对变形使用多层多通道分割6段对称焊接方法。各焊接层用卡尺测量位置点，并控制收缩量，直到焊接完成。除了第一条和最后一条以外，其他每条道路之间都使用锤击方法消除应力处理。
6、全焊接球阀焊接最后步骤
焊接完成后，按下试验（机密）焊口，无泄漏，密封面满足技术要求后，通过x光探伤、焊接本身存在气孔、渣、未融合、裂纹等焊接缺陷，阀门核心旋转满足技术要求。
卫生级不锈钢S304 316L方管
卫生不锈钢SS304 SS316L无缝管
卫生级不锈钢焊管
卫生级不锈钢无菌法兰
卫生快装白色聚四氟密封圈100目滤网
2.5" o型卫生硅胶密封圈
卫生蝶阀三元乙丙密封圈价格便宜
卫生级蝶阀硅胶密封圈价格实惠
卫生活接快装三元乙丙密封圈
卫生级活接硅胶密封圈
NBR快装密封圈带不锈钢100目筛网
50.8mm卫生型检测蓝色三元乙丙法兰式密封圈
2 1/2" 卫生检测红色三元乙丙快装密封圈，质量上乘
4"卫生检测绿色快装氟橡胶密封圈
50.8mm卫生级检测蓝色快装丁腈密封圈
卫生级快装四氟盲板
卫生级快装白色四氟密封圈
卫生级快装丁腈密封圈
卫生级快装氟橡胶密封圈
1.5“ 38.1mm卫生级快装三元乙丙密封圈
订阅免费通讯以获取最新产品和折扣信息.
