数字平衡阀（安装数字平衡阀应该注意哪些事项）

2014-07-06 19:29:51 点击量:

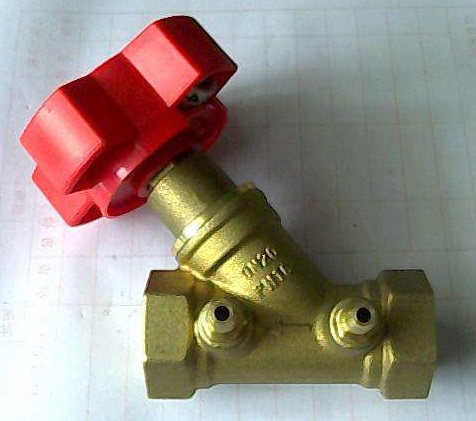

数字平衡阀是在水力工况下，起到动态、静态平衡调节的阀门。数字平衡阀的原理是阀体内的反调节，当入口处压力加大时，自动减小通径，减少流量的变化，反之亦然。如果反接，这套调节系统就不起作用。而且起调节作用的阀片，是有方向性的，反向的压力甚至可以减少甚至封闭流量。既然安装数字平衡阀是为了更好的供暖，就不存在反装的问题。如果是反装，就是人为的错误，当然就会纠正。

数字平衡阀属于调节阀范畴，它的工作原理是通过改变阀芯与阀座的间隙(即开度)，改变流体流经阀门的流通阻力，达到调节流量的目的。数字平衡阀相当于一个局部阻力可以改变的节流元件，对不可压缩流体，由流量方程式可得。

在管网平衡调试时，用软管将被调试的平衡阀的测压小阀与专用智能仪表连接，仪表可显示出流经阀门的流量值(及压降值)，经与仪表人机对话，向仪表输入该平衡阀处要求的流量值后，仪表通过计算、分析、得出管路系统达到水力平衡时该阀门的开度值。平衡阀属于调节阀范畴，它的工作原理是通过改变阀芯与阀座的间隙，改变流体流经阀门的流通阻力，达到调节流量的目的。

安装数字平衡阀应该注意哪些事项

1、不应随意变动平衡阀开度管网系统安装完毕，并具备测试条件后，使用专用智能仪表对全部平衡阀进行调试整定，并将各阀门开度锁定，使管网实现水力工况平衡。在管网系统正常运行过程中，不应随意变动平衡阀的开度，特别是不应变动开度锁定装置。

2、不必再安装截止阀。在检修某一环路时，可将该环路上的平衡阀关闭，此时平衡阀起到截止阀截断水流的作用，检修完毕后再回复到原来锁定的位置。因此安装了平衡阀，就不必再安装截止阀。

3、系统增设(或取消)环路时应重新调试整定在管网系统中增设(或取消)环路时，除应增加(或关闭)相应的平衡阀之外，原则上所有新设的平衡阀及原有系统环路中的平衡阀均应重新调试整定(原环路中支管平衡阀不必重新调整)。在空调及采暖系统中，作为输配能量的水循环系统的水力平衡是非常重要的。一个平衡的水力系统是满足用户需求、节约运行能耗的基础。在空调及采暖系统中，冷(热)媒由闭式管路系统输配到各用户。对于一个设计优良的管网系统，各用户在末端控制阀(电控阀、温控阀等)的开度为*时应该均能获得设计水量，而各用户在末端控制阀的开度改变时既可得到所需的流量又互不干扰。这样的水系统是一个水力平衡的系统，否则就是水力不平衡系统，水力不平衡又称水力失调。这种水力失调是随机变化的、动态的。这种失调现象静态平衡阀无法解决，只能用动态平衡阀来解决。

Kv为数字平衡阀的阀门系数。它的定义是：当数字平衡阀前后差压为1bar(约1kgf/cm2)时，流经数字平衡阀的流量值(m3/h)。平衡阀全开时的阀门系数相当于普通阀门的流通能力。如果平衡阀开度不变，则阀门系数Kv不变，也就是说阀门系数Kv由开度而定。通过实测获得不同开度下的阀门系数，平衡阀就可做为定量调节流量的节流元件。
