锅炉安全阀（锅炉安全阀有哪些详细标准）

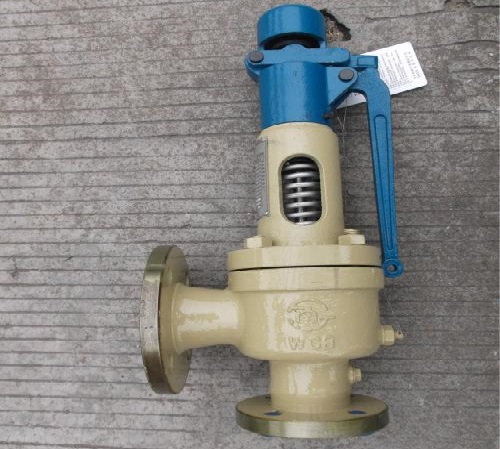

锅炉安全阀是指为了防止锅炉内压力超过规定压力，在锅炉顶部靠近司机室端设置的阀门。当锅炉内压力超过规定时，安全阀即自动开启，放出锅炉内蒸汽，降低压力，当降至规定压力时，安全阀即自动关闭，停止放汽降压。新型蒸汽机车上至少安装两个安全阀，以保证锅炉安全。

根据《锅炉安全技术监察规程》是这样规定的：

6.1.1 基本要求

安全阀制造许可、产品型式试验及铭牌等技术要求应当符合《安全阀安全技术监察规程》(TSGZF001)规定。

6.1.2 设置

每台锅炉至少应当装设两个安全阀(包括锅筒和过热器安全阀)。符合下列规定之一的，可以只装设一个安全阀：

(1)额定蒸发量≤0.5t/h的蒸汽锅炉;

(2)额定蒸发量<4t/h且装设有可靠的超压联锁保护装置的蒸汽锅炉;

(3)额定热功率≤2.8MW的热水锅炉。

6.1.3 装设安全阀的其它要求

除满足本规程6.1.2条要求外，以下位置也应当装设安全阀：

(1)再热器出口处，以及直流锅炉的外置式启动(汽水)分离器上;

(2)直流蒸汽锅炉过热蒸汽系统中，两级间的连接管道截止阀前;

(3)多压力等级余热锅炉，每一压力等级锅筒和过热器上。

6.1.4 安全阀选用

(1)蒸汽锅炉的安全阀应当采用全启式弹簧安全阀、杠杆式安全阀或者控制式安全阀(脉冲式、气动式、液动式和电磁式等)，选用的安全阀应当符合《安全阀安全技术监察规程》和相应技术标准的规定;

(2)对于额定工作压力≤0.1Mpa的蒸汽锅炉可以采用静重式安全阀或者水封式安全装置，热水锅炉上装设有水封式安全装置时，可以不装设安全阀;水封式安全装置的水封管内经应当根据锅炉的额定蒸发量(额定热功率)和额定工作压力确定，并且不<25mm，不应当装设阀门，有防冻措施。

6.1.5 蒸汽锅炉安全阀的总排放量

蒸汽锅炉锅筒(壳)上的安全阀和过热器上的安全阀的总排放量，应当大于额定蒸发量，对于电站锅炉应当大于锅炉*大连续蒸发量，并且在锅筒(壳)和过热器上的所有的安全阀开启后，锅筒(壳)内的蒸汽压力不应当超过设计时的计算压力的1.1倍。再热器安全阀的总排放量应当>锅炉再热器*大设计蒸汽流量。

6.1.6 蒸汽锅炉安全阀排放量的确定

蒸汽锅炉安全阀流道直经应当≥20mm。排放量应当按照下列方法之一进行计算：

(1)按照安全阀制造单位提供的额定排放量;

(2)按照公式(6-1)进行计算;

E=0.235A(10.2p+1)K (6-1)

式中 E—安全阀的理论排放量, Kg/h;

P—安全阀进口处的蒸汽压力(表压), Mpa;

A—安全阀的流道面积,mm2,可用∏d2/4计算;

D—安全阀的流道直经,mm;

K—安全阀进口处蒸汽比容修正系数,

按照公式(6-2)

K= Kp . Kg

式中 Kp -压力修正系数;

Kg -过热修正系数;

K、 Kp 、 Kg按照表6-1选用和计算。

表6-1 安全阀进口处各修正系数

(3)按照GB/T12241《安全阀一般要求》或者JB/T9624《电站安全阀技术条件》中的公式进行计算。

6.1.7 锅筒以外安全阀的排放量

过热器和再热器出口处安全阀的排放量应当保证过热器和再热器有足够的冷却。直流蒸汽锅炉外置式启动(汽水)分离器的安全阀排放量应当大于直流蒸汽锅炉启动时的产汽量。

6.1.8 热水锅炉安全阀的泄放能力

热水锅炉安全阀的泄放能力应当满足所有安全阀开启后锅炉内的压力不超过设计压力1.1倍。安全阀流道直经按照以下原则选取：

(1)额定出口水温小于1000C的锅炉，可以按照表6-2选取：

表6-2 低于1000C的锅炉安全阀流道直经选取表

锅炉额定热功率(MW)

Q≤1.4

1.4

Q>7.0

安全阀流道直径(mm)

≥20

≥32

≥50

(2)额定出口水温≥1000C的锅炉，其安全阀的数量和流道直经应当按照公式(6-3)计算。

Ndh=[35.3Q/C(p+0.1)(i-ij)]×106 (6-3)

式中 n-安全阀的数量;

d-安全阀流道直经,mm;

h-安全阀阀芯开启高度, mm;

Q-锅炉额定热功率,MW;

C-排放系数,按照安全阀制造单位提供的数据,或者按照下列数值选取：当h≤d/20时, C=135 ;当h≥d/4时, C=70;

p-安全阀的开启压力,Mpa;

i-锅炉额定出水压力下饱和蒸汽焓,kj/kg ;

ij-锅炉进水的焓,kj/kg 。

6.1.9 安全阀整定压力

安全阀整定压力应当按照下列原则确定：

(1)蒸汽锅炉安全阀整定压力按照表6-3的规定进行调整和校验，锅炉上有一个安全阀按照表中较低整定压力进行调整;对于有过热器的锅炉，过热器上的安全阀按照较低整定压力进行调整;以保证过热器上的安全阀先开启;

蒸汽锅炉安全阀整定压力

额定工作压力(Mpa ) 安全阀整定压力(Mpa )

P≤0.8 *低值工作压力加0.03 ≤值工作压力加0.05

0.8

P>5.9 *低值1.05倍工作压力 ≤值1.08倍工作压力

(2)直流蒸汽锅炉过热器系统安全阀≤整定压力不高于1.1倍安装位置过热器工作压力;

(3)再热器、直流蒸汽锅炉外置式启动(汽水)分离器的安全阀整定压力为设装地点工作压力的1.1倍;

(4)热水锅炉上的安全阀按照表6-4规定的压力进行整定或者校验。

热水锅炉安全阀的整定压力

*低值 1.1倍工作压力但不小于工作压力加0.07Mpa

≤值 1.2倍工作压力但不小于工作压力加0.10Mpa

(5)直流蒸汽锅炉过热蒸汽系统中两级间的连接管道上装有截止阀时，装于截止阀前的安全阀整定压力按照过热蒸汽系统出口安全阀≤整定压力进行整定。

6.1.10 安全阀的启闭压差

一般应当为整定压力的4%~7%，*大不超过10%。当整定压力小于0.3Mpa时，*大启闭压差为0.03Mpa。

6.1.11安全阀安装

(1)安全阀应当铅直安装，并且应当安装在锅筒(锅壳)、集箱的≤位置，在安全阀和锅筒(锅壳)之间或者安全阀和集箱之间，不应当装设有取用蒸汽或者热水的管路和阀门;

(2)几个安全阀如果共同安装在一个锅筒(锅壳)直接相连的短管上，短管的流通截面积应当不小于所有安全阀流通截面积之和;

(3)采用螺纹连接的弹簧安全阀时，应当符合GB/T12241《安全阀一般要求》的要求;安全阀应当与带有螺纹的短管相连接，而短管与锅筒(锅壳)或者集箱筒体的连接应当采用焊接结构。

6.1.12 安全阀上的装置

6.1.12.1 基本要求

(1)静重式安全阀应当有防止重片飞脱的装置;

(2)弹簧式安全阀应当有提升把手和防止随便拧动调整螺钉的装置;

(3)杠杆式安全阀应当有防止重锤自行移动的装置和限制杠杆越出的导架。

6.1.12.2 控制式安全阀

控制式安全阀应当有可靠的动力源和电源，并且符合以下要求：

(1)脉冲式安全阀的冲量接入导管上的阀门保持全开并且加铅封;

(2)用压缩空气控制的安全阀有可靠的气源和电源;

(3)液压控制式安全阀有可靠的液压传送系统和电源;

(4)电磁控制式安全阀有可靠的电源。

6.1.13蒸汽锅炉安全阀排汽管

(1)排汽管应当直通安全地点，并且有足够的流通截面积，保证排汽畅通，同时排汽管应当预以固定，不应当有任何来自排汽管的外力加到安全阀上;

(2)安全阀排汽管底部应当装有接到安全地点的疏水管，在疏水管上不应当装设阀门;

(3)两个*立的安全阀的排汽管不应当相连;

(4)安全阀排汽管上如果装有消音器，其结构应当有足够的流通截面积和可靠的疏水装置;

(5)露天布置的排汽管如果加装防护罩，防护罩的安装不应当防碍安全阀的正常动作和维修。

6.1.14热水锅炉安全阀排水管

热水锅炉的安全阀应当装设排水管，(如果采用杠杆安全阀应当增加阀芯两测的排水装置)，排水管应当直通安全地点，并且有足够的排放流通面积，保证排放畅通，在排放管上不应当装设阀门，并且应当有防冻措施。

6.1.15 安全阀校验

(1)在用锅炉的安全阀每年至少校验一次，校验一般在锅炉的运行状态下进行，如果现场校验有困难或者对安全阀修理后，可以在安全阀校验台上进行;

(2)新安装的锅炉或者安全阀检修、更换后，应当校验其整定压力和密封性;

(3)安全阀经过校验后，应当加锁或者铅封，校验后的安全阀在搬运或者安装过程中，不准摔、砸、碰撞;

(4)控制式安全阀应当分别进行控制回路可靠性试验和开启性能检验;

(5)安全阀整定压力、密封性等检验结果应当记入锅炉安全技术挡案。

6.1.16 锅炉运行中安全阀使用

(1)锅炉运行中安全阀使用应当定期进行排放试验，电站锅炉安全阀的试验间隔不大于一个小修间隔，对控制式安全阀，使用单位应当定期对控制系统进行试验;

(2)锅炉运行中安全阀不允许随便解列和任意提高安全阀的整定压力或者使安全阀失效。

标准

TSG ZF001-2006《安全阀安全技术监察规程》

TSG G0001-2012《锅炉安全技术监察规程》

GB/T12241-2005《安全阀 一般要求》

GB/T12243-2005《弹簧直接载荷式安全阀》
