      JJ-M1压力表针型截止阀的使用说明书(JJ-M1压力表针型截止阀的使用说明书)

      2014-07-06 19:29:51   点击量:

      JJ-M1压力表针型截止阀使用说明书

      1. 制造标准: GB/T12224-2005 JB/T7747-1995

      2. 连接形式: 管接头内螺纹连接(NPT,G,Rc,Rp…)

      3. 结构特征: 锥面或球面密封

      4. 阀门检验和试验: GB/T13927-1992

      5. 公称压力: ≤10000Psi

      6. 适用工作温度: -29℃~+538℃

      7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质

      8. 公称通径: DN6,DN10,DN15,DN20,DN25

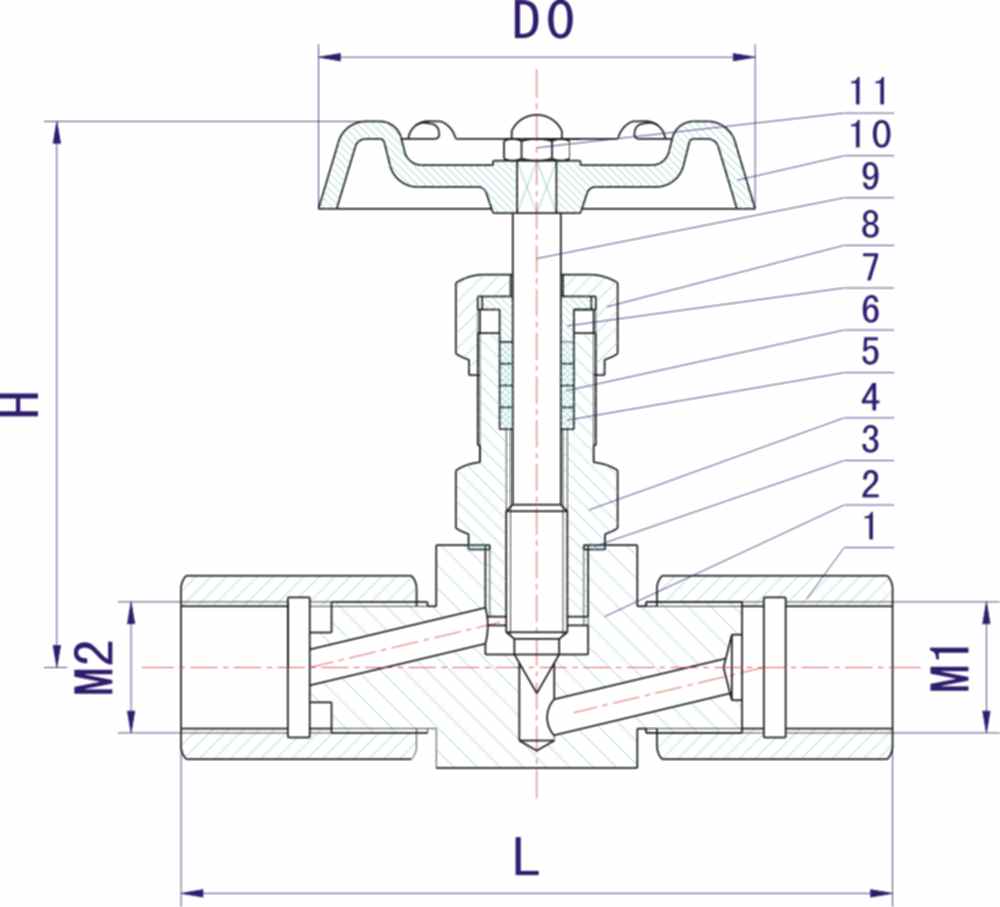

      JJ-M1压力表针型截止阀主要零件材料

      JJ-M1压力表针形截止阀

      序号
      NO.
      零件名称
      Part name
      材质
      Material
      1 螺纹套Wrap 20# A105 SS304 SS304L SS316 SS316L
      2 阀体 Body 20# A105 SS304 SS304L SS316 SS316L
      3 阀盖垫片 Bonnet Gasket 紫铜(Red copper) PTFE RTFE
      4 阀盖Bonnet 20# A105 SS304 SS304L SS316 SS316L
      5 填料垫 Packing Seat PTFE 柔性石墨(Expanded Graphite)
      金属盘根(Matel and Graphite)
      6 填料 Packing PTFE 柔性石墨(Expanded Graphite)
      7 填料压盖 Packing Gland 20# A105 SS304 SS304L SS316 SS316L
      8 锁紧螺母 Lock Nut 20# A105 SS304 SS304L SS316 SS316L
      9 阀杆 Stem 20# A105 SS304 SS304L SS316 SS316L
      10 手轮 Handle 20# A105 SS304 SS304L SS316 SS316L
      11 带帽螺母 Hooded Nut 20# A105 SS304 SS304L SS316 SS316L
